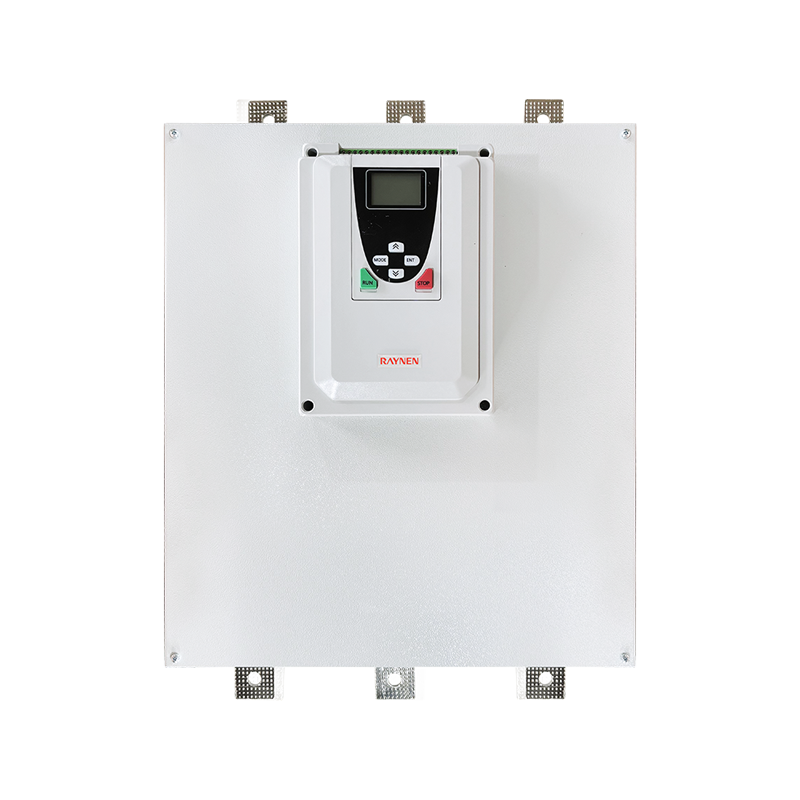

Shrnutí produktu
Specifikace
 | Parametrické | |
| Model | RSE-T3-250-O ~ RSE-T3-320-O | |
| Typ bypassu | Online typ bypassu | |
| Napětí | 380V | |
| Adaptivní výkon motoru (kW) | 250/280/320 | |
| Jmenovitý výstupní proud (A) | 500/560/640 | |
| Rozměry (mm) | 600*430*283 | |
| Instalační rozměr (mm) | 519*340 | |
Přehled produktu
| | Nezávislé napájení ovládání (220VAC), nastavení parametrů je možné i bez napájení (380V) |
| | Po odstranění bypassového stykače neexistuje omezení kontaktu stykače a životnost je delší |
| | Kompatibilní s externími stykači, flexibilnější pro použití a vhodný pro širší rozsah aplikací |
 | Může řídit netradiční zátěže motoru, jako jsou ohřívače motoru, odporové zátěže a zátěže transformátorů |
 | Dokáže dokonale nahradit polovodičové stykače a navíc poskytuje funkce pozvolného rozběhu a pozvolného zastavení |
 | Podporuje vnitřní připojení motorů, vhodné pro motory s většími specifikacemi |
Elektroinstalace A Terminály
Nomenklatura modelu
Tabulka výběru
| Model (380V) | Adaptivní výkon motoru ( kW ) | jsem venku (A) | Rozměry V*Š*H (mm) | Instalační rozměr (mm) | |
| H1*W1 | Clona | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Výkon a konfigurace
| Elektrické charakteristiky | |
| Jmenovitý řídicí napájecí zdroj | Jednofázové 220VAC±15%, 50/60Hz |
| Jmenovité napájecí napětí | Třífázové 380V~480V (-10%~ 15%) |
| Jmenovitá frekvence napájení | 50 Hz nebo 60 Hz |
| Počet řízených fází | 3 |
| Použitelný motor | Třífázový indukční motor/asynchronní motor s kotvou nakrátko |
| Startovací frekvence | Závisí na podmínkách zatížení. Doporučuje se spouštět a zastavovat maximálně 10krát za hodinu za normálních podmínek a 6krát za hodinu při velkém zatížení |
| Startovací režim | Napěťová rampa, proudová rampa, proudový limit, inching, napěťový rampový proudový limit, náhlá skoková napěťová rampa |
| Režim zastavení | Volné zastavení, měkké zastavení |
| Ochranná funkce | Ochrana proti výpadku fáze, nadproudová ochrana, ochrana proti přetížení, ochrana proti nevyváženosti proudu, ochrana proti přehřátí, ochrana před časovým limitem startu, ochrana proti podpětí/přepětí, ochrana proti frekvenčnímu rozběhu, ochrana proti vysokému proudu, ochrana proti průrazu tyristoru, ochrana proti obrácenému sledu napájení, ochrana proti chybám zapojení atd. |
| Vlastnosti prostředí | |
| Provozní teplota | -10℃ ~ 40℃ (40℃ ~ 60℃ je potřeba snížit kapacitu) |
| Skladovací teplota | -25 ℃ ~ 70 ℃ |
| Relativní vlhkost | 95 % žádná kondenzace nebo kapání |
| Nadmořská výška | Pod 1000 m (1000~3000 m je třeba snížit kapacitu) |
| Způsob chlazení | Nucené chlazení vzduchem |
| Způsob instalace | Nástěnné |
| Jiné | Žádné hořlavé, výbušné nebo korozivní plyny, žádný vodivý prach nebo kovový prášek |
| Standardy a certifikace | |
| Implementační standardy | GB/T14048.6 |
| Certifikace | CCC |
