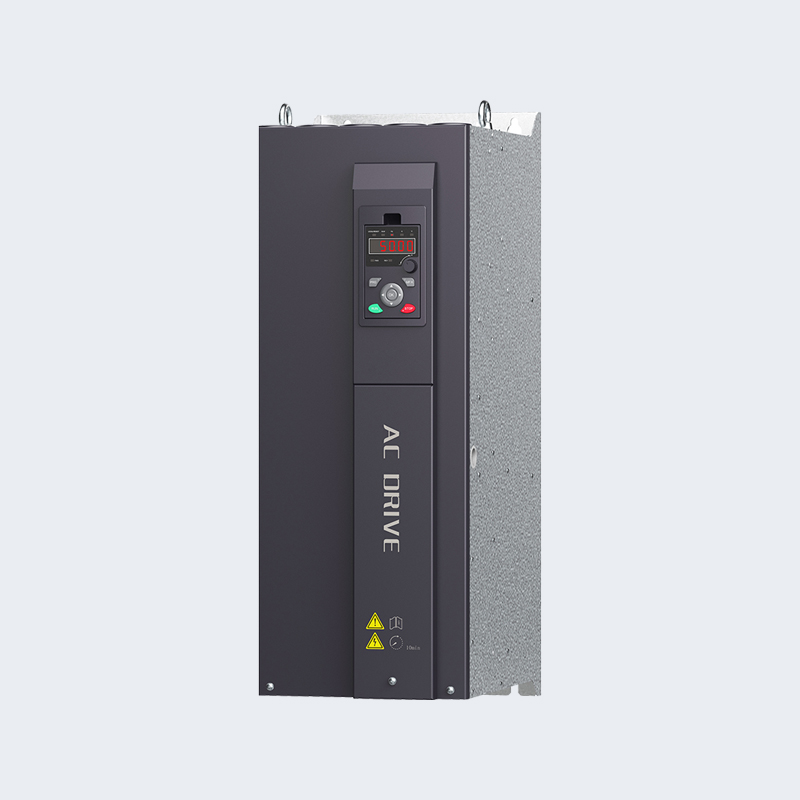

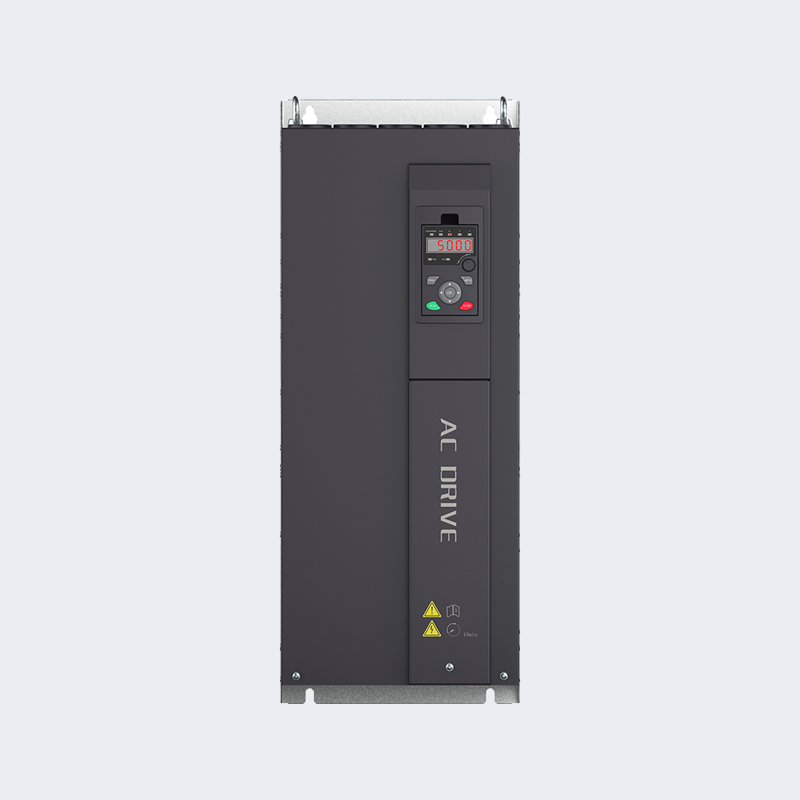

RVE35 380V 45-75kW Třífázový sériový pohon solárního čerpadla

380V 45-75kW VFD

Pohon solárního čerpadla řady RVE35 je nový pohon solárního čerpadla společnosti pro aplikace fotovoltaických vodních čerpadel. Na základě původního produktu fotovoltaického vodního čerpadla optimalizuje snadnost použití a výkon produktu a zároveň rozšiřuje použitelnou úroveň napětí a výkon produktu. Lze jej aplikovat na jednofázová/třífázová vodní čerpadla 220V a třífázová 380V vodní čerpadla. Solární vodní čerpadlo využívá trvalou energii ze slunce. Funguje při východu slunce a odpočívá při západu slunce. Nepotřebuje personál, který by se o něj staral, nepotřebuje naftu a nepotřebuje elektrickou síť. Může být použit společně s kapkovou závlahou, postřikovací závlahou, infiltrační závlahou a dalšími zavlažovacími zařízeními. Šetří vodu a energii a může výrazně snížit investiční náklady na využívání fosilní energie. Jedná se o nový energetický a technologický produkt aplikovaný na globální integrovaná systémová řešení „potravinový problém“ a „energetický problém“.

Získejte cenovou nabídku Stáhnout

PREV：380V 90-132kW VFD DALŠÍ：380V 30-37kW VFD

Parametr
Kontaktujte nás

Shrnutí produktu

Solární čerpadlo VFD řady RVE35
	DC/AC VSTUP
	Rafinovaný design
	MPPT

Parametrické
	Model	RVE35-T3-45G ~ RVE35-T3-75G
	Napětí	Vstup 350VDC až 800/900VDC, 3 PH Vstup 380VAC až 440VAC
	Jmenovitý P (kW)	45/55/75
	Jmenovitý proud (A)	90/110/150/170
	MPPT Vmp/Voc	540/660
	Rozměry (mm)	670265358

Pozadí aplikací

V posledních letech, s narůstající závažností globálního „potravinového problému“ a „energetického problému“, byla solární vodní čerpadla postupně oslavována jako efektivní produkty průmyslové integrace, které řeší problém zvyšování produkce efektivně obdělávané půdy a nahrazování fosilní energie čistou energií. V důsledku toho se zrodil vznikající ekonomický model, ve kterém se solární průmysl rozvíjel v kombinaci s tradičními průmyslovými odvětvími, jako je ochrana vody v zemědělství, kontrola pouště, domácí spotřeba vody a městská vodní krajina.

Vlastnosti produktu

• Sledování maximálního výkonu (MPPT) s rychlou odezvou a stabilním provozem

• Ochrana proti chodu nasucho (při zatížení).

• Maximální proudová ochrana motoru

• Ochrana vstupního napájení

• Ochrana nízké frekvence zastavení

• Výkonová křivka PQ (výkon/průtok) umožňuje vypočítat výstupní průtok z čerpadla

• Digitální ovládání pro plně automatický provoz, ukládání dat a ochranné funkce

• Inteligentní napájecí modul (IPM) pro hlavní obvod

• Ovládací panel s LED displejem a podpora dálkového ovládání

• Je k dispozici duální režim napájení střídavým a stejnosměrným proudem

• Snímač nízké hladiny vody a funkce ovládání hladiny vody

• Okolní teplota pro použití: -10 až 50˚C.

Rafinovaný design Instalační plocha zmenšena o 50 % Objem snížen o 30 %
	Plně automatický stroj na třívrstvé lakování se používá k zesílení ochranné vrstvy desky plošných spojů, čímž se účinně brání poškození desky plošných spojů větrným prachem, korozivním plynem a vlhkým vzduchem.
	Přijměte plně automatické detekční zařízení pro testování různých elektrických indikátorů a ochranných funkcí produktů při jmenovité zátěži.
	Všechny hotové výrobky stárnou pod zatížením po dobu 48 hodin při vysoké teplotě 60 stupňů a poté jsou všechny elektrické indikátory testovány pod zatížením, aby se snížila poruchovost výrobku.

Nomenklatura modelu

Obecný typ řady S2:

Vmp 310VDC nebo 220VAC vstup, 1/3fázový 0-220VAC výstup

Model	Jmenovitý proud (A)	Výstupní napětí ( VAC )	Platí pro výkonové (kW) čerpadlo	Externí velikost disku VŠH (mm)	MPPT Vmp/Voc
RVE35-S2-0R7G	4	0-220	0.75	18786152	310/372
RVE35-S2-1R5G	7	0-220	1.5
RVE35-S2-2R2G	10	0-220	2.2
RVE35-S2-3G	13	0-220	3	265105164
RVE35-S2-4G	16	0-220	4	265105164

Obecný typ řady T3:

Vstup Vmp540 až 650VDC nebo 380 až 460VAC, 3fázový výstup 0-380/460VAC

Model	Jmenovitý proud (A)	Výstupní napětí ( VAC )	Platí pro výkonové (kW) čerpadlo	Externí velikost disku VŠH (mm)	MPPT Vmp/Voc
RVE35-T3-0R7GB	2,5/3,7	0-380/440	0.75	18786152	540/660
RVE35-T3-1R5GB	3,7/5	0-380/440	1.5
RVE35-T3-2R2GB	5/10	0-380/440	2.2
RVE35-T3-4GB	10/13	0-380/440	4.0
RVE35-T3-5R5GB	13/16	0-380/440	5.5	265105164
RVE35-T3-7R5GB (plastové pouzdro)	16/25	0-380/440	7.5	265105164
RVE35-T3-7R5GB (železné pouzdro)	16/25	0-380/440	7.5	333150216
RVE35-T3-11GB	25/32	0-380/440	11
RVE35-T3-15GB	32/38	0-380/440	15
RVE35-T3-18GB	38/45	0-380/440	18	383180228
RVE35-T3-22GB	45/60	0-380/440	22	383180228
RVE35-T3-30GB	60/75	0-380/440	30	435175265
RVE35-T3-37GB	75/90	0-380/440	37	435175265
RVE35-T3-45G	90/110	0-380/440	45	670265358
RVE35-T3-55G	110/150	0-380/440	55
RVE35-T3-75G	150/170	0-380/440	75
RVE35-T3-90G	170/210	0-380/440	90	845305358
RVE35-T3-110G	210A/250	0-380/440	110
RVE35-T3-132G	250A/300	0-380/440	132
RVE35-T3-160G	300A/340	0-380/440	160	788500360
RVE35-T3-185G	340/380	0-380/440	185	788500360
RVE35-T3-200G	380/415	0-380/440	200	900540358
RVE35-T3-220G	415/470	0-380/440	220
RVE35-T3-250G	470/520	0-380/440	250
RVE35-T3-280G	520/600	0-380/440	280	1035620400
RVE35-T3-315G	600/680	0-380/440	315	1035620400
RVE35-T3-355G	680/750	0-380/440	355	1290780410
RVE35-T3-400G	750/810	0-380/440	400	1290780410

Vynikající výkon

	Vysoce výkonné vektorové ovládání ke zlepšení přesnosti zařízení
	Maximální výstupní frekvence pod vektorovým řízením dosahuje 1500 Hz, což umožňuje dosáhnout vysoce přesného výstupu rychlosti v 10násobně slabém rozsahu regulace magnetické rychlosti.

	Perfektní pohon pro synchronní motory
	Aktuální průběh synchronního motoru v režimu vektorového řízení s otevřenou smyčkou při 500 Hz se 100 % jmenovité zátěže.

	Spolehlivý design odvodu tepla
	Nezávislá technologie konstrukce dvojitého vzduchového kanálu může realizovat použití pohonu solárního čerpadla s teplotou prstence 50 ℃ bez snížení kapacity.

Schéma zapojení

U produktů RVE35 0,75kw-7,5kw mějte na paměti následující:

1. Výrobek neobsahuje logické vstupní svorky X6 a X7;

2. Produkt obsahuje pouze 1 analogový vstup, 1 analogový výstup a 1 reléový výstup

Aplikace produktů
