Shrnutí produktu
Výhoda
• Zrychlit
4násobný špičkový točivý moment / 7000 ot./min. špičková rychlost / 23bitový vysoce přesný optický kodér / o 30 % nižší nárůst teploty
• Vyšší bezpečnost
Integrovaný design krytu / stupeň krytí IP67
• Snadné použití
O 20 % kratší délka trupu

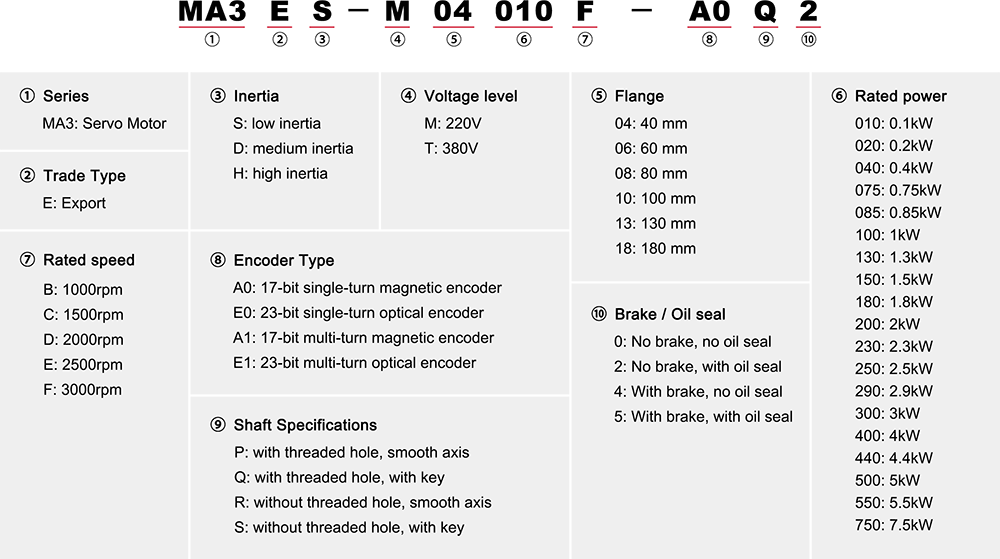

Nomenklatura modelu
Parametr
| Servomotory řady MA3 – 60 příruba* | |
| Položka | Parametry motoru |
| Model motoru | MA3ED-M06040F- □□□□ |
| Úroveň setrvačnosti | Střední |
| Napětí (V) | 220 |
| Příruba (mm) | 60 |
| Typ elektroinstalace | Typ terminálu |
| Jmenovitý P (kW) | 0.4 |
| Jmenovitý točivý moment (N·m) | 1.27 |
| Okamžitý maximální točivý moment (N·m) | 5.08 |
| Jmenovitý proud (zbraně) | 2.5 |
| Okamžitý maximální proud (paže) | 10.1 |
| Jmenovitá rychlost (ot./min.) | 3000 |
| Maximální rychlost (ot./min.) | 7000 |
| Moment setrvačnosti (kg·cm2) | 0,54 (0,55) |

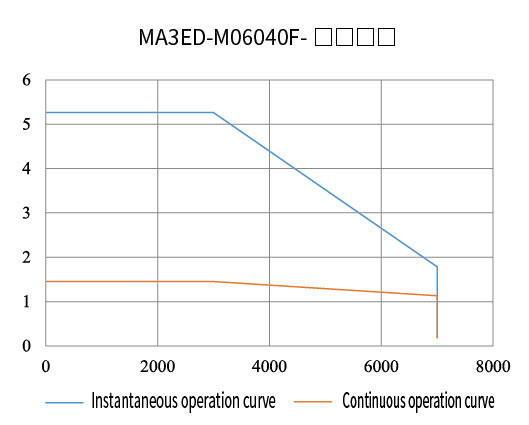

| T-N křivka (osa Y: kroutící moment N·m) (osa X: rychlost ot./min.) | |
| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |

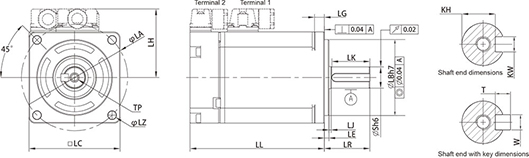

| Bez brzdy | |

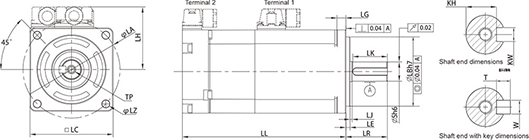

| S brzdou | |
*Podrobnosti o dalších parametrech modelu naleznete v příručce pro výběr nebo se obraťte na zákaznický servis.
