01 Úvod:

Průmyslová odstředivka je jedním z hlavních zařízení v chemickém průmyslu. Odděluje především pevnou látku a kapalinu pomocí odstředivé síly. Podle charakteristik procesu je materiál zpočátku převážně směsí pevná látka-kapalina a zatížení je relativně velké, když je právě zahájeno. Působením odstředivé síly vytéká z vnějšku odstředivé síly, takže se část kapaliny oddělí a s dalším zvyšováním otáček motoru se také odpovídajícím způsobem snižuje zatížení. Frekvenční měnič RVE32 dokáže splnit technologické požadavky a realizovat separační efekt chodu při několika různých rychlostech. Jako průmyslové řídicí zařízení má širokou škálu aplikací v průmyslových odstředivkách.

02 Vlastnosti:

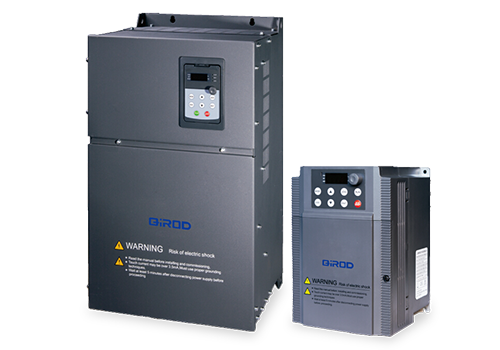

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti.

RVE32 má velké množství rozvoden, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Poskytuje 250 % jmenovitého elektrického proudu při nízkofrekvenčním provozu a zrychlení, čímž splňuje požadavky na provoz odstředivky;

· S přesností regulace rychlosti je přesnost regulace 0,2 % a je dosaženo přesné regulace rychlosti;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Vícestupňová regulace rychlosti pro splnění požadavků průmyslového výrobního procesu;

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Silná přizpůsobivost prostředí, zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhkost;

04 Úvod do systému:

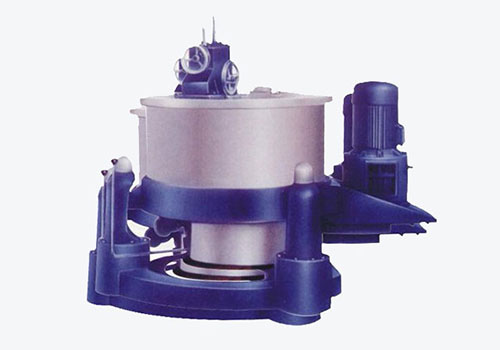

V tomto systému je k pohonu 22KW odstředivky použit invertor RVE32 22KW a vícerychlostní funkce invertoru je zvolena pro realizaci třírychlostní regulace, jmenovitě nízkorychlostní provoz, střední rychlostní provoz a vysokorychlostní provoz. Rychlé zastavení je dosaženo pomocí externí brzdné jednotky a brzdného odporu.

05 Technický parametr

06 Použití na místě:

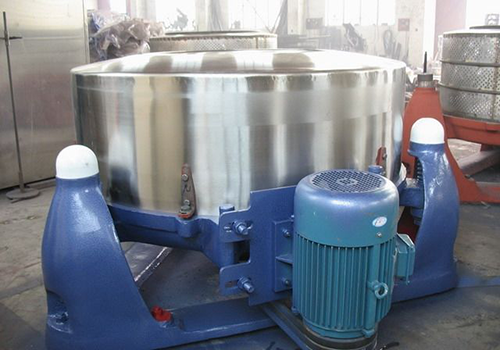

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém průmyslové odstředivky využívající invertor RVE32 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních výhod: Řídicí zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolá drsnému prostředí, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;  Přijměte brzdění spotřeby energie, měkký start a měkké zastavení, žádný dopad na elektrickou síť;  Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;  Ekonomické přínosy jsou značné a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než dva roky;

08 Zákaznické výhody:

Použití brzdění na spotřebu energie šetří náklady na brzdové destičky a čas na výměnu brzdových destiček, efektivita výroby se zvyšuje o 15 % a celkový přínos se výrazně zlepšuje; Komplexní ochranná funkce střídače zajišťuje kontinuitu výroby;  Ekonomické přínosy jsou pozoruhodné a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než dva roky.
