01 Úvod:

Vodní zdroje jsou důležitým faktorem ekonomického rozvoje a udržitelného sociálního rozvoje a rychlost čištění městských odpadních vod se stala důležitým symbolem toho, zda je region civilizovaný či nikoli. Vážné znečištění a rostoucí nedostatek vodních zdrojů se nyní staly předmětem zájmu po celém světě. S rozvojem ekonomiky v Číně prudce vzrostlo množství městských odpadních vod a průmyslových odpadních vod, což poskytuje obrovský tržní prostor pro průmysl úpravy vody. Invertor RVE32 má širokou škálu aplikací v čištění odpadních vod a dosáhl dobrých ekonomických a sociálních výhod.

02 Vlastnosti:

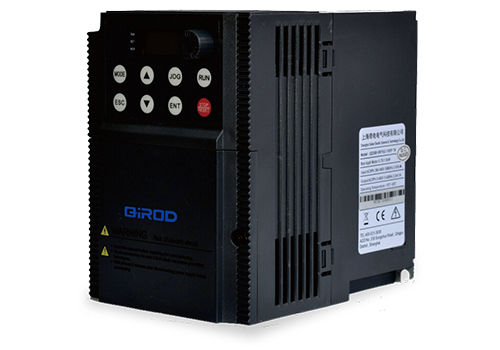

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti.

RVE32 má velké množství rozvoden, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Velký rozběhový moment, 1,5 násobek výstupního momentu při 0,5 Hz s otevřenou smyčkou, splňující požadavky na provoz provzdušňovacího dmychadla;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé; Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Adaptabilita superelektrické sítě, schopnost proti kolísání napájecí sítě až ±15%, aby byla zajištěna stabilita výstupního napětí, proudu, rychlosti   Vynikající charakteristiky omezující proud, silná kapacita přetížení, může účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby; Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

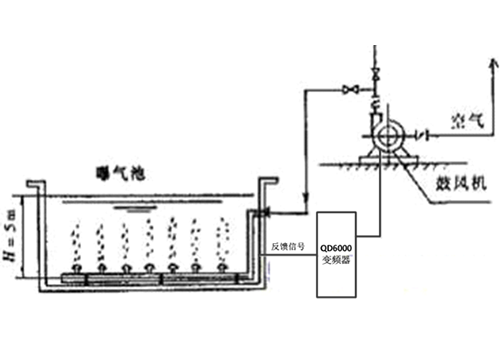

V tomto systému je hlavní motor provzdušňovacího dmychadla 110KW poháněn frekvenčním měničem RVE32 110KW a automatické řízení s uzavřenou smyčkou je realizováno podle zpětnovazebního signálu senzoru rozpuštěného kyslíku.

05 Technický parametr:

06 Použití na webu:

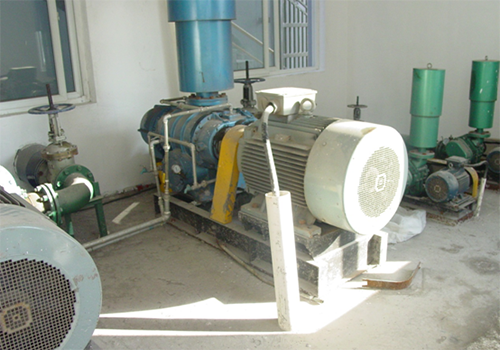

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém provzdušňovacího dmychadla čističky odpadních vod s invertorem RVE32 je uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Ekonomické přínosy jsou pozoruhodné, efekt úspory energie je více než 20 % a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než jeden rok.

08 Zákaznické výhody:

* Automatické řízení PID, snížení pracovní zátěže pracovníků a zlepšení efektivity práce; *Snížené ztráty motoru a náklady na údržbu;

*Komplexní ochranná funkce střídače pro zajištění kontinuity výroby v co největší míře;

*Ekonomické přínosy jsou pozoruhodné a celou investici zvýšenou o systém řízení frekvenční konverze lze získat zpět za více než jeden rok.
