01 Úvod:

S rozvojem technologie napájení a zlepšením technologie regulace rychlosti frekvenční konverze nahradila inteligentní metoda řízení dodávky vody s regulací rychlosti frekvenční konverze jako jádro předchozí metodu dodávky vody spínáním více čerpadel a seřizováním ventilů. Při regulaci otáček s proměnnou frekvencí může být rozběhový proud omezen v rámci jmenovitého proudu, čímž se zabrání dopadu na elektrickou síť při rozběhu. Díky hladkému startu čerpadla se průměrná rychlost normálního provozu snižuje, čímž se prodlužuje životnost zařízení, jako jsou čerpadla a ventily. Zároveň dokáže eliminovat efekt vodního rázu při rozjezdu a zastavení. Díky svému stabilnímu výkonu, jednoduchému provoznímu režimu a funkcím umožní frekvenční měnič systému zásobování vodou šetřit elektřinu, vodu a pracovní sílu a nakonec dosáhnout účelu vysoce účinného provozu.

02 Vlastnosti:

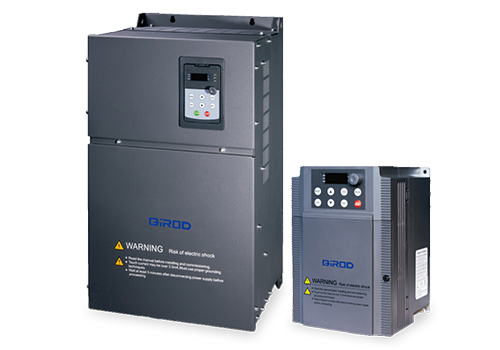

RVE32 je měnič namontovaný ve skříni, rozsah výkonu je 0,75KW~500KW, vstupní napětí je 380V~480V a způsoby řízení jsou bezsenzorové vektorové řízení a vektorové řízení. Bezsenzorové vektorové řízení rychlosti je druh vektorového řízení, ale není zde žádný snímač rychlosti a hodnota zpětné vazby rychlosti motoru se odhaduje pomocí výpočtu modelu motoru. Přesnost řízení a dynamický výkon bezsenzorového vektorového řízení rychlosti nejsou tak dobré jako vektorové řízení s uzavřenou smyčkou otáček, ale má také výhody jednoduchého systému, bez nutnosti údržby snímačů rychlosti a nízké ceny, zejména u ventilátorů a čerpadel. Tradiční U/f řízení také nepotřebuje snímač otáček, ale u vysoce výkonných motorů ventilátorů a čerpadel, jako je U/f řízení bez řízení proudové smyčky, je snadné způsobit kolísání proudu. Bezsenzorové vektorové řízení rychlosti má nejen rychlostní uzavřenou smyčku, ale také proudovou uzavřenou smyčku a ustálený proud motoru je stabilnější.

RVE32 má velké množství klientských terminálů, včetně 8 digitálních vstupů (LI1~LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí. Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

Měnič řady RVE32 má vestavěnou funkci PID, která je v provozu flexibilnější. Existuje mnoho způsobů ovládání rozhraní, které může být pevné nebo komunikační.

04 Úvod do systému:

V tomto systému se používají tři čerpadla pro hluboké studny a jedno čerpadlo pro hluboké studny o výkonu 45 kW se používá jako normálně otevřené čerpadlo pro udržení základní funkce zásobování vodou. Jako hlavní řídicí čerpadlo je použito 75kW čerpadlo do hluboké studny a je instalováno zařízení pro automatickou regulaci dodávky vody konstantním tlakem s frekvenčním měničem. Při změně spotřeby vody se rychlost čerpadla upraví tak, aby bylo zajištěno konstantní tlakové zásobování vodou vodovodní sítě. Je instalováno 75kW čerpadlo do hluboké studny se sadou plně digitálního. Regulátor měkkého rozběhu střídavého motoru se používá jako pomocné řídicí čerpadlo. Když se objem přívodu vody výrazně změní a hlavní řídicí čerpadlo pracovalo na plnou frekvenci (nebo frekvenci), nelze zaručit, že tlak ve vodovodní síti bude konstantní. Ovladač spustí (nebo zastaví) pomocné řídicí čerpadlo a poté běží hlavní řídicí čerpadlo s proměnnou rychlostí, aby se upravil tlak vody v potrubní síti tak, aby byl konstantní.

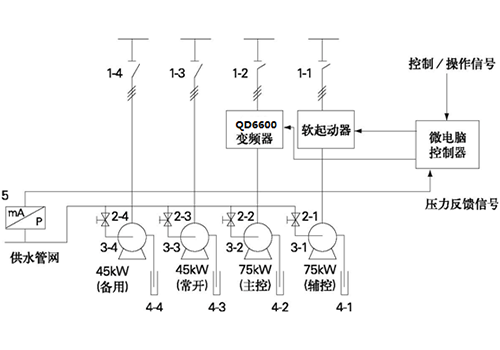

1- Síťový vypínač 2- Jednocestný vodní ventil 3- Reaktance čerpadla 4- Zdroj vody z hluboké studny 5- Senzor tlaku

05 Technický parametr:

06 Použití na místě:

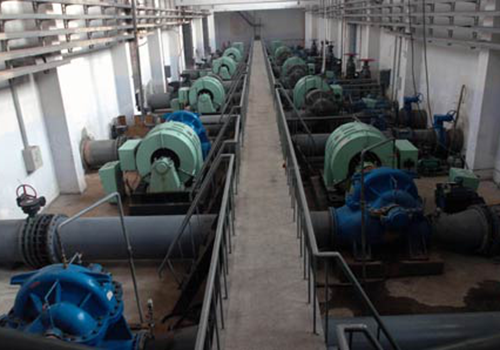

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Systém zásobování vodou s konstantním tlakem s invertorem RVE32 je uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Řídicí zařízení pracuje spolehlivě a má nízkou poruchovost;

Tlak přiváděné vody je stabilní, což eliminuje nevýhody ve výškových domácnostech odstavujících vodu během špičkové spotřeby vody a nadměrného tlaku v potrubí během období poklesu vody;

Vyřešte problém odstraňování písku při zapnutém čerpadle a problém přetečení během provozu;

Ekonomické přínosy jsou pozoruhodné a skutečné provozní statistiky ukazují, že za rok lze ušetřit 432 600 kWh elektřiny. Při přepočtu na 0,3 juanů za kilowatthodinu lze ušetřit asi 129 800 juanů na nákladech na elektřinu. Více než jeden rok může získat zpět všechny zvýšené investice do automatického řídicího systému dodávky vody s konstantním tlakem.

08 Zákaznické výhody:

Tlak vody vodovodní potrubní sítě je stabilní a nemění se se změnou spotřeby vody, což zlepšuje kvalitu dodávky vody;

Zabraňuje jevu tekoucí vody a úniku vody způsobenému abnormálním zvýšením tlaku vody ve vodovodní potrubní síti a snižuje náklady na údržbu;

Efekt úspory energie je pozoruhodný a zvýšené investice do systému zásobování vodou s konstantním tlakem se mohou plně vrátit za více než jeden rok;

Je zabráněno plýtvání vodními zdroji a je zabráněno dalšímu rozšiřování oblasti trychtýře poklesu hladiny vody, který vzniká nadměrným využíváním podzemních vod.
