01 Úvod:

S neustálým vývojem jeřábů je pro tradiční řídicí techniku obtížné splnit stále vyšší požadavky na regulaci rychlosti a ovládání jeřábů. Dnes, s rychlým rozvojem elektronické technologie, se kombinace jeřábové a elektronické technologie stále více přibližuje a střídavé zařízení pro regulaci otáček s proměnnou frekvencí nahrazuje tradiční metodu řízení otáček sériového odporu rotoru motoru. Mezi mnoha zařízeními pro řízení rychlosti s proměnnou frekvencí střídavého proudu je frekvenční měnič RVE32 široce používán v různých aplikacích díky své stabilitě výkonu, bohatosti funkcí rozšíření možností, flexibilitě programovacího prostředí, charakteristikám točivého momentu a přizpůsobivosti pro použití při různých příležitostech. Inverter zaujímá velmi důležitou pozici na trhu high-end.

02 Vlastnosti:

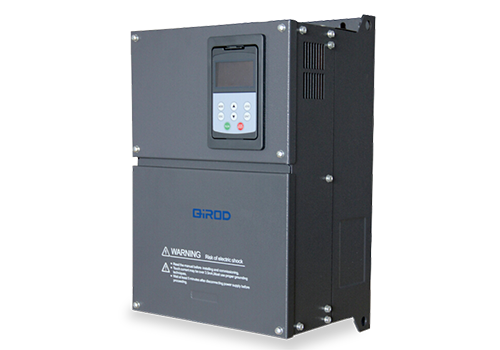

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti. RVE32 má velké množství rozvoden, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Díky nízkofrekvenčním charakteristikám točivého momentu může poskytnout 0,5 Hz 150 % jmenovitého točivého momentu, aby byl zajištěn hladký start jeřábu s proměnnou frekvencí.

· Spolehlivé ovládání brzdné logiky, doba brzdění je nastavitelná, přičemž zajišťuje, že hák neprokluzuje, také zabraňuje velkému záběrnému proudu motoru.

· Proces zrychlování a zpomalování je v souladu s režimem S-křivky, což zvyšuje stabilitu práce, snižuje mechanické rázy a prodlužuje životnost zařízení.

· Startovací proud je malý, proudový dopad na elektrickou síť je malý, plýtvání energií je značně sníženo a efekt úspory energie je zřejmý.

· Kompletní ochranná funkce, zlepšení bezpečnostního faktoru a usnadnění kontroly a údržby.

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

V tomto systému jsou 4 sady motorů o výkonu 7,5 kW poháněny invertorem RVE32 45 kW, aby se realizovalo řízení vozíku portálového jeřábu. RVE32 může poskytovat kompletní ovládání logiky otevírání brzd, ovládání přepínání vysokých a nízkých rychlostí, vícemotorové paralelní vektorové ovládání, nastavitelné ovládání brzdného napětí, ovládání provozu zeslabování vysokofrekvenčního pole a další funkce, aby bylo dosaženo ovládání portálových jeřábů.

05 Technický parametr:

06 Použití na webu:

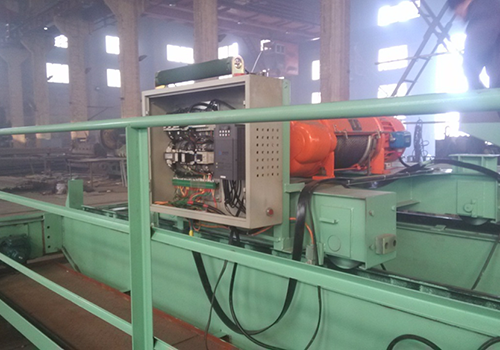

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém portálového jeřábu s invertorem RVE32 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

*Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsnému prostředí, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

* Vynikající charakteristiky omezující proud, silná přetížitelnost, může účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

* Proces spouštění a běhu je hladký a efektivní, bezpečný a spolehlivý.

08 Zákaznické výhody:

Měnič a jeřáb fungují stabilně, což výrazně snižuje náklady na údržbu;

Komplexní ochranná funkce střídače zajišťuje kontinuitu výroby;

Vysoká a nízká rychlost spínání, vysoká účinnost;

Ovládání brzdy je realizováno frekvenčním měničem a bezpečnost je dobrá.
