01 Úvod:

Číslicově řízené obráběcí stroje, zkráceně označované jako CNC obráběcí stroje, jsou mechatronické produkty, které již 30 let integrují mechanické, elektrické, hydraulické, pneumatické, mikroelektroniky a informační technologie. Vřeteno a každý podávací systém jsou poháněny příslušnými motory. S rozvojem technologie regulace rychlosti frekvenční konverze je vřeteno CNC obráběcího stroje poháněno frekvenčním měničem, který může dobře vyhovět pracovním potřebám. Frekvenční měnič Qidian RVE32 má širokou škálu aplikací v CNC obráběcích strojích a dosáhl dobrých ekonomických a sociálních výhod.

02 Vlastnosti:

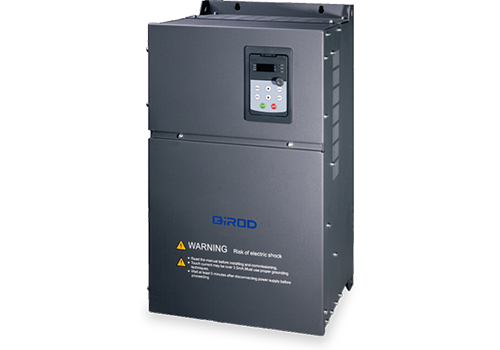

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti.

RVE32 má velké množství rozvoden, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Velký startovací moment, poskytující 0,5Hz 150% jmenovitý moment, snadné spuštění motoru vřetena;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· S přesností řízení rychlosti je přesnost řízení 0,2 % a je realizováno přesné řízení rychlosti;

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

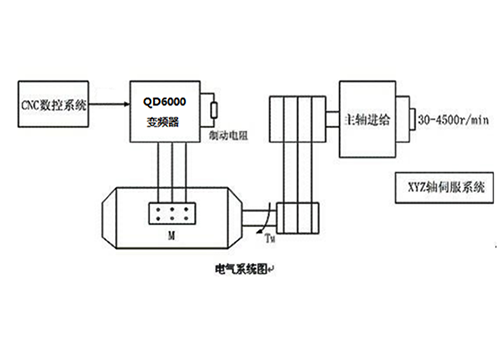

V tomto systému je vřeteno 4KW CNC obráběcího stroje poháněno invertorem RVE32 5,5KW a rychlé brzdění a zastavení je realizováno prostřednictvím externí brzdné jednotky a brzdného odporu. Kolísání rychlosti způsobené změnou zátěže je u vektorového řízení s otevřenou smyčkou velmi malé.

05 Technický parametr:

06 Použití na webu:

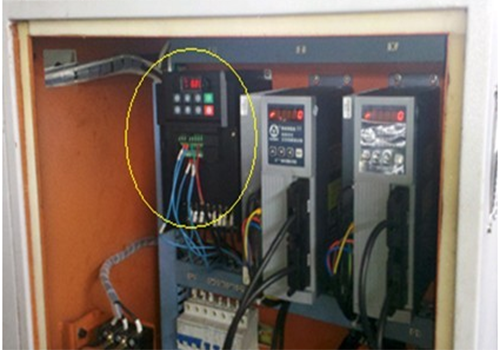

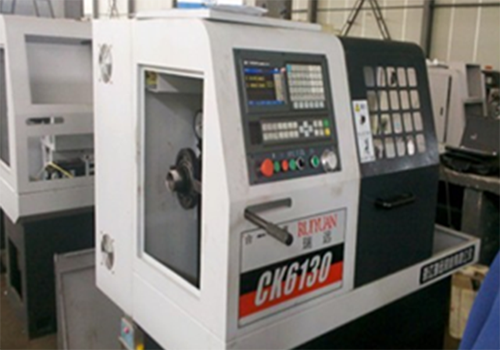

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém CNC obráběcího stroje s invertorem RVE32 je v provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Monitorování a řízení výstupního proudu v reálném čase, s dobrou schopností dynamické odezvy a lepší kvalitou vyráběných produktů;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Vynikající nízkofrekvenční momentová charakteristika, stabilní provoz při nízkých otáčkách jmenovitého točivého momentu.

08 Zákaznické výhody:

Invertor a motor vřetena běží stabilně, což snižuje náklady na údržbu; Snížené ztráty motoru a náklady na údržbu;

Komplexní ochranná funkce střídače zajišťuje kontinuitu výroby;

Výroba produktů je více v souladu s požadavky a míra vad je výrazně snížena.
