01 Úvod:

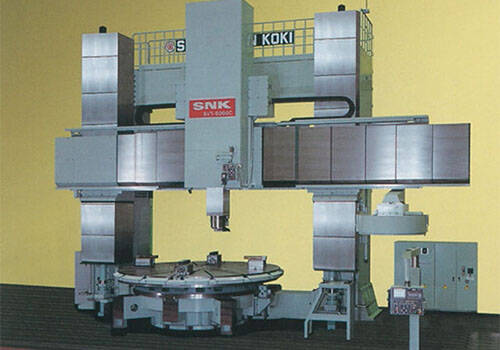

Vertikální soustruhy jsou velká mechanická zařízení používaná ke zpracování velkých a těžkých obrobků s velkými radiálními rozměry a relativně malými osovými rozměry a složitými tvary. Jako je válcová plocha, koncová plocha, kuželová plocha, válcový otvor, kuželový otvor atd. různých kotoučů, kol a objímek. Řezání závitů, kulové soustružení, profilování, frézování a broušení je možné také pomocí přídavných zařízení. Vřeteno velkých obráběcích strojů je řízeno invertorem RVE32 pro dosažení stabilní regulace otáček, s dobrou charakteristikou točivého momentu při nízkých frekvencích a rychlou odezvou. Rychlé brzdění a zastavení je realizováno brzdnou jednotkou a brzdným odporem.

02 Vlastnosti:

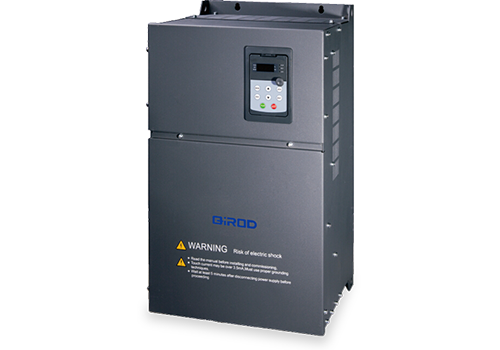

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti. RVE32 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace RVE32 bez možnosti volby. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Poskytněte 0,5 Hz 150% jmenovitého točivého momentu, snadné spuštění motoru vřetena;

· S přesností regulace rychlosti je přesnost regulace 0,2 % a je dosaženo přesné regulace rychlosti;

· S dobrou kontrolou zeslabení pole může dosáhnout přesné kontroly i při běhu na vysoké frekvenci;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Vynikající funkce AVR, adaptabilita super mřížky, záruka výstupního napětí, proudu a stability rychlosti;

· Vynikající vlastnosti omezující proud, silná přetížitelnost, může účinně snížit přetížení frekvenční konverze, nadproudovou ochranu, omezení pro zajištění kontinuity výroby;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

V tomto systému je vřeteno svislého soustruhu o výkonu 55 kW poháněno frekvenčním měničem RVE32 75 kW a rychlé zastavení brzdění je realizováno prostřednictvím externí brzdné jednotky a brzdného odporu. Řezání konstantní rychlostí je dosaženo pomocí vektorového řízení s otevřenou smyčkou a kolísání rychlosti způsobené změnami zatížení je velmi malé. Měnič se spouští přes ovládací terminál a daná rychlost je řízena analogovým napěťovým signálem 0-10V řídicího systému. Když motor běží při 70 Hz, kolísání rychlosti je menší než 1 ot./min a kolísání proudu je menší než 1A, což umožňuje přesné řízení rychlosti.

05 Technický parametr:

06 Použití na webu:

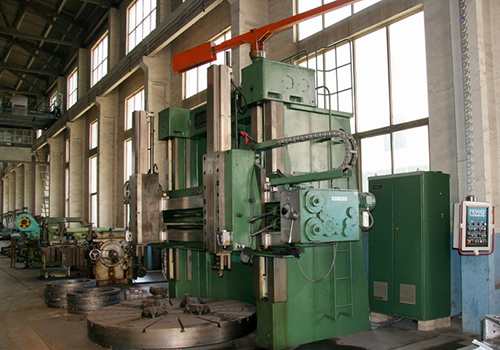

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém vertikálního soustruhu s invertorem RVE32 je uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Přesnost řízení rychlosti je vysoká a výrobní produkty jsou více v souladu s požadavky; systém řízení svislého soustruhu s invertorem QD6000 je uveden do provozu více než tři roky a dosahuje dobrých ekonomických přínosů a výsledků.

08 Zákaznické výhody:

Invertor a motor vřetena běží stabilně, což snižuje náklady na údržbu;

Komplexní ochranná funkce střídače zajišťuje kontinuitu výroby;

Výroba produktů je více v souladu s požadavky a míra vad je výrazně snížena.
