01 Úvod:

Rotační řezací stroj je jedním z hlavních zařízení pro výrobu překližky. Dělí se na rotační řezací stroj na bázi karet a rotační řezací stroj bez karet. S rozvojem technologie se technologie digitálního servořízení uplatňuje také při výrobě rotačních řezacích strojů. Rotační řezačka kmenů znovu otočí zbývající dřevěné jádro, takže suroviny jsou plně využity. Shanghai Qidian nezávisle vyvinul sadu systémů vhodných pro různé typy rotačních řezacích strojů na trhu. Po praktické aplikaci v Shandongu, Hebei, Guangxi, Jiangxi a dalších místech vyřešil obavy mnoha výrobců strojů z numerického řízení a automatizace rotačních řezacích zařízení. požadavky.

02 Vlastnosti:

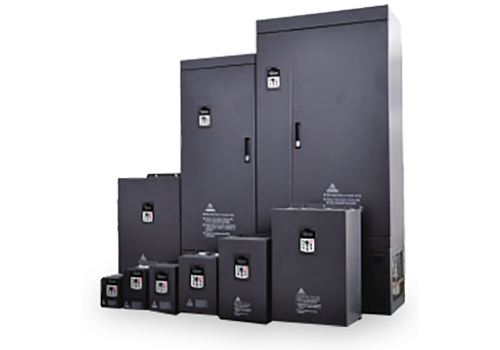

D51 je nástěnný střídač, výkonový rozsah je 3KW-15KW, vstupní síťové napětí je 380V-480V a režim řízení je vektorové řízení bez snímače rychlosti a vektorové řízení s uzavřenou smyčkou.

03 Výhoda:

· Má nízkofrekvenční charakteristiky točivého momentu, 0,5 Hz 180 % jmenovitého točivého momentu;

· Pro složité rotační řezné objekty má dostatečný rozběhový moment, aby zajistil, že motor bude mít silnou řeznou sílu a rovnoměrný výkon při nízkorychlostním těžkém řezání;

· Má přesnost regulace rychlosti, přesnost regulace je 0,2%, realizuje přesnou regulaci rychlosti, zajišťuje plynulost rotačního řezání a vysokorychlostní zastavení a restartování, které je srovnatelné s importovanými měniči;

· Odezva točivého momentu potřebuje pouze 20 ms, díky rychlé reakci a celkový provozní stav je stabilnější;

· Dobrá přetížitelnost a přizpůsobivost prostředí, vysoká provozní spolehlivost;

· Vynikající funkce AVR, adaptabilita super mřížky, udržuje výstupní točivý moment konstantní v případě kolísání napětí a může splňovat normální provoz rotačního řezání, když je jmenovité napětí nad 60℅;

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

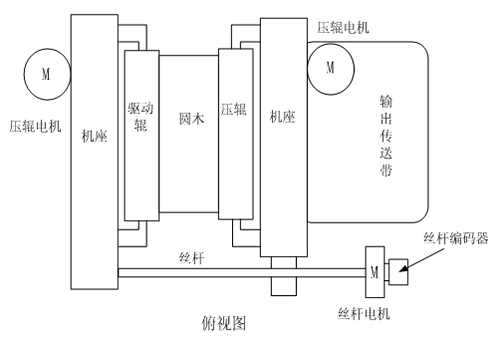

V tomto systému je rotační řezací stroj poháněn frekvenčním měničem D51, zapojení řídicího systému je jednoduché, není potřeba žádný externí ovladač, všechny funkce jsou realizovány vestavěným frekvenčním měničem a celý systém je ekonomický a spolehlivý. Použití otočného kodéru jako snímače pro měření vzdálenosti může zlepšit přesnost měření na 0,01 mm; použití rotačního enkodéru k měření skutečné rychlosti válce může zabránit chybě způsobené nestabilním síťovým napětím na tloušťce rotačního řezu.

05 Technický parametr:

06 Použití na webu:

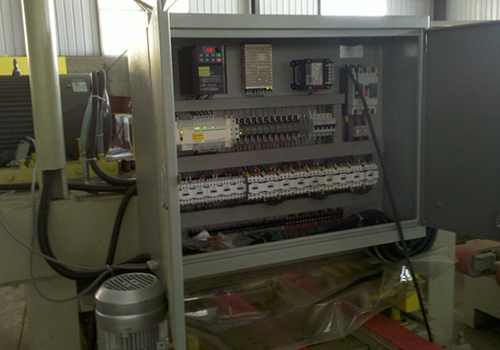

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D51 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém rotačního řezacího stroje s invertorem D51 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Technologické parametry rotačních řezacích strojů jsou nastaveny online a tloušťka řezu je plynule nastavitelná, aby vyhovovala různým požadavkům trhu;

Přesnost řízení rychlosti je vysoká a výrobní produkty jsou více v souladu s požadavky.

08 Zákaznické výhody:

Tloušťka rotačního řezání je rovnoměrná, povrch je hladký a požadavky procesu jsou splněny;  Komplexní ochranná funkce střídače může zajistit výrobu i při kolísání elektrické sítě a maximalizovat kontinuitu výroby;  Zlepšete efektivitu výroby a využití dřeva, chraňte životní prostředí a ušetřete výrobní náklady.
