01 Úvod:

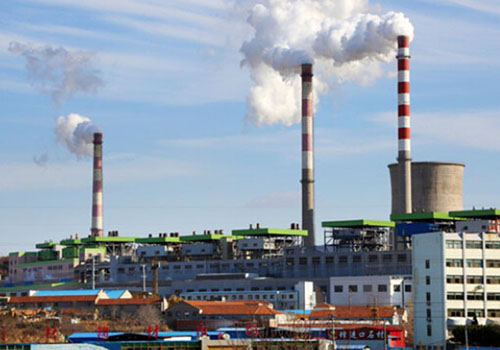

Zima v severní Číně je dlouhá a studená a způsoby vytápění, jako je vytápění a geotermální energie, se zde staly hlavním prostředkem, jak se v zimě vyhnout chladu. Tepelná elektrárna dopravuje přehřátou páru do každé výměníkové stanice parovodním potrubím. Ve výměníkové stanici pára ohřívá topnou vodu přes výměník tepla a oběhové čerpadlo posílá horkou vodu do sekundární sítě a různých výměníků přes topné potrubí. uživatel. Invertor D71 Shanghai Qidian je široce používán v komunálních oblastech, jako je vytápění, HVAC, vodárny a čistírny odpadních vod. Naše produkty a řešení mají pozoruhodné energeticky úsporné účinky, bezpečný a spolehlivý provoz a jsou zárukou stabilního provozu městského systému.

02 Vlastnosti:

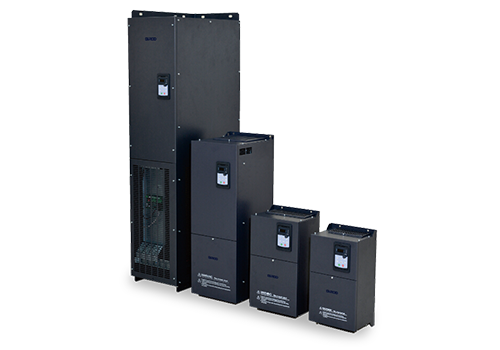

D71 je nástěnný střídač s rozsahem výkonu 0,75KW-500KW a režim řízení úrovně napětí příchozího síťového napětí je 380V-480V, což je vektorové řízení bez snímače rychlosti. Bezsenzorové vektorové řízení otáček je vhodné zejména pro ventilátory a čerpadla. Bezsenzorové vektorové řízení rychlosti má nejen rychlostní uzavřenou smyčku, ale také proudovou uzavřenou smyčku a ustálený proud motoru je stabilnější.

D71 má velké množství klientských terminálů, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogový vstup Pevný vstup, 24V pomocného napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí. Rozhraní MODBUS je standardní konfigurace D71, není vyžadována žádná volba. D71 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS. Měnič řady D71 má vestavěnou funkci PID, provoz je flexibilnější a existuje mnoho způsobů ovládání rozhraní.

04 Úvod do systému:

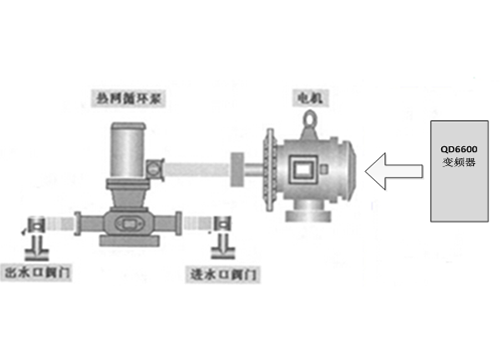

V tomto systému je k pohonu oběhového čerpadla tepelné sítě 110KW použit frekvenční měnič D71 110KW. Sběrem teplotního rozdílu mezi celkovým výkonem a teplotou vratné vody systému a porovnáním teplotního rozdílu teploty vratné vody uživatelského systému v každé oblasti s rozdílem návrhové teploty systému se rychlost oběhového čerpadla automaticky upraví pomocí vestavěné funkce PID invertoru, aby bylo možné provést úpravu celkového průtoku a teploty systému.

05 Technický parametr:

06 Použití na webu:

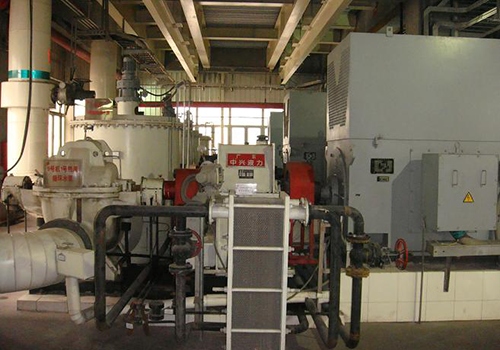

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D71 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Systém oběhového čerpadla topné sítě s invertorem D71 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Řídicí zařízení pracuje spolehlivě a má nízkou poruchovost;  Prostřednictvím automatického nastavení PID je eliminován jev nerovnoměrného vytápění a chlazení každé stanice v topné síti;

Realizovat bezpilotní provoz výroby, výrazně snížit pracovní náročnost a zlepšit efektivitu výroby;

Ekonomické přínosy jsou značné a všechny zvýšené investice se mohou vrátit za více než jeden rok.

08 Zákaznické výhody:

Vytápění a chlazení každé stanice v teplárenské síti je jednotné, což zajišťuje potřeby vytápění vzdálených zákazníků a zabraňuje přehřívání blízkých zákazníků.

Realizovat bezpilotní provoz výroby a zlepšit efektivitu výroby;

Mechanický náraz je snížen, což výrazně šetří náklady na údržbu;

Efekt úspory energie je pozoruhodný a zvýšené investice se mohou plně vrátit za více než jeden rok.
