01 Úvod:

Pojem HVAC zahrnuje vytápění, větrání a klimatizaci, má tedy širší pojetí než centrální klimatizace. Koncepcí úspor energie v HVAC není snižovat životní prostředí nebo potlačovat poptávku po energii výměnou za úsporu energie, ale zlepšovat energetickou účinnost budov prostřednictvím aplikace metod integrovaného plánování zdrojů (IRP) a technik řízení poptávky po energii (DSM), s omezenými náklady na zdroje a spotřebu energie k dosažení sociální a ekonomické efektivity pro uspokojení rostoucích environmentálních potřeb. Invertor D71 je široce používán v topných, ventilačních a klimatizačních systémech na špičkových místech, jako jsou letiště, rozhlasové a televizní budovy, nemocnice a metro.

02 Vlastnosti:

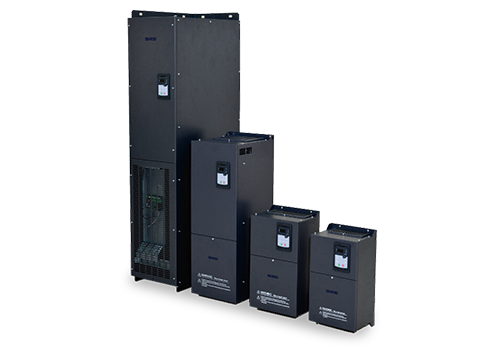

D71 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob ovládání je vektorové řízení bez snímače rychlosti.

D71 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájecího zdroje pro analogové napájení Pevný vstup, 24V pomocného napájecího zdroje se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace D71, není vyžadována žádná volba. D71 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Dobrý výkon točivého momentu při nízké frekvenci (1,5 násobek výstupního točivého momentu při otevřené smyčce 0,5 Hz), velký točivý moment při nízké frekvenci;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Adaptabilita super power grid, schopnost proti kolísání energetické sítě až ±15%, aby byla zajištěna stabilita výstupního napětí, proudu, rychlosti;

· 15kW a vyšší jsou vybaveny standardními DC tlumivkami, které dobře fungují v harmonickém řízení a stabilitě, což zákazníkům pomáhá šetřit náklady na hardware;

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

Představení systému 04:

V tomto systému jsou dvě čerpadla chlazené vody o výkonu 110 kW poháněna dvěma invertory D71 110 kW a existuje také několik invertorů D71, které pohání ventilátory (včetně vnitřních ventilátorů a ventilátorů chladicí věže). V cirkulačním systému chlazené vody se signál 1 (signál teploty nebo tlakový signál) okruhu přívodu vody a signál 2 (signál teploty nebo tlaku) okruhu výstupní vody zasílají do analogového modulu, aby se získal analogový zpětnovazební signál invertoru. Prostřednictvím vestavěné PID funkce měniče je realizováno automatické řízení s uzavřenou smyčkou.

05 Technický parametr:

06 Použití na webu:

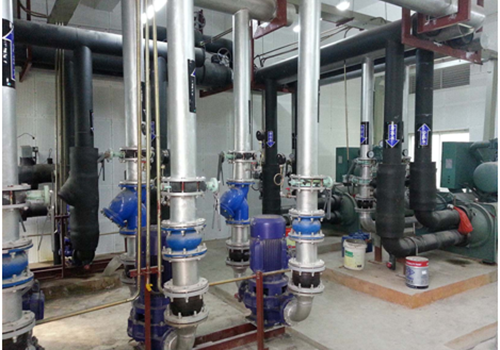

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D71 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém vytápění, větrání a klimatizace s invertorem D71 je uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Centrální klimatizační systém využívá řízení s frekvenční konverzí s uzavřenou smyčkou s rychlou dynamickou odezvou a vysokým stupněm automatizace a celý systém realizuje digitální a inteligentní řízení;

Ekonomické přínosy jsou pozoruhodné, základní efekt úspory energie je 35 % až 55 % a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než jeden rok.

08 Zákaznické výhody:

Automatické řízení PID s uzavřenou smyčkou snižuje pracovní zátěž pracovníka a zlepšuje efektivitu práce;

Snížené ztráty motoru a náklady na údržbu;

Komplexní ochranná funkce frekvenčního měniče zajišťuje kontinuitu výroby;

Snížit hluk chodu vodního čerpadla a zlepšit komfort budovy;

Ekonomické přínosy jsou značné a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než jeden rok.
