01 Úvod:

Membránové čerpadlo je nový typ dopravního stroje, který je v současnosti inovativním typem čerpadla v Číně, využívající jako zdroj energie stlačený vzduch. Pro všechny druhy žíravých kapalin, kapaliny s částicemi, vysoce viskózní, těkavé, hořlavé a vysoce toxické kapaliny, mohou být odsávány. Membránová čerpadla se používají v ropném, chemickém, potravinářském průmyslu z neželezných kovů, elektronice, keramice, textilním průmyslu a dalších průmyslových odvětvích. Instalují se při různých zvláštních příležitostech k odsávání různých médií, která nelze čerpat běžnými čerpadly. Jako průmyslové řídicí zařízení má frekvenční měnič RVE32 širokou škálu aplikací v membránových čerpadlech.

02 Vlastnosti:

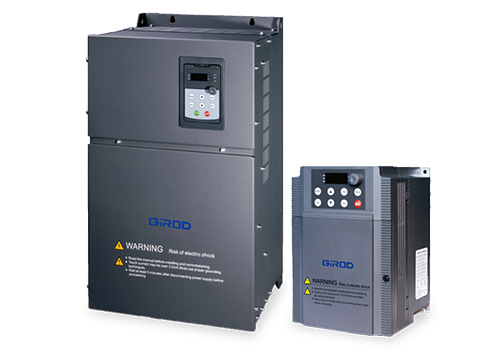

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti. RVE32 má velké množství rozvoden, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí. Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Zajistěte 250 % jmenovitého elektrického proudu během nízkofrekvenčního provozu a zrychlení, což splňuje požadavky na provoz membránového čerpadla;

· S přesností regulace rychlosti je přesnost regulace 0,2 % a je dosaženo přesné regulace rychlosti;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Dobrá elektromagnetická kompatibilita EMC, přizpůsobení různým složitým prostředím;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

V systému výroby oxidu hlinitého je kvalifikovaná surová rudná buničina čerpána do vysokotlakého rozpouštěče přes membránu, membránové čerpadlo o výkonu 55 kW je poháněno invertorem RVE32 75 kW a výstupní signál zpětné vazby 4-20 mA ze suspenzního elektromagnetického průtokoměru je posílán do invertoru. Řízení s uzavřenou smyčkou je realizováno na zpětnovazebním portu PI regulátoru, takže průtok suspenze lze měnit v daném rozsahu, aby byla zajištěna rychlost rozpouštění oxidu hlinitého.

05 Technický parametr:

06 Použití na webu:

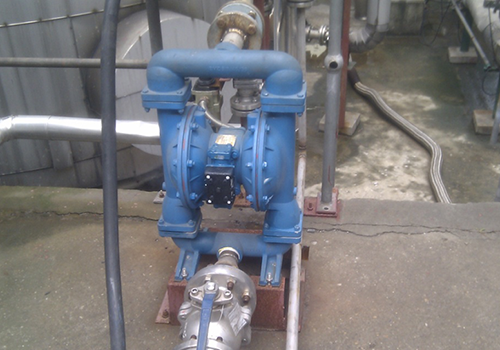

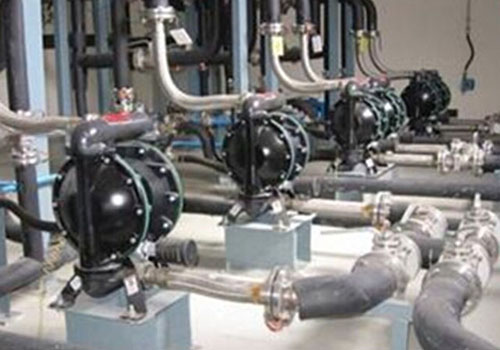

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Invertor RVE32 je na membránovém čerpadle používán více než tři roky bez poruchy. Praxe prokázala, že měnič RVE32 má výkon z hlediska kvality a výkonu a šetří energii v procesu regulace otáček. Efekt přinesl uživatelům hmatatelné výhody a vytvořil si mezi uživateli dobrou pověst.

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Spolehlivý a stabilní provoz, flexibilní a pohodlné ovládání, přesné ovládání a vysoká přesnost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Ekonomické přínosy jsou značné a náklady na jednotku produktu jsou sníženy.

08 Zákaznické výhody:

Plně zaručuje přesné plnění membránového čerpadla, výrazně optimalizuje produkční index, zlepšuje rychlost rozpouštění oxidu hlinitého v kalu a výrobní kapacitu zařízení a dosahuje obrovských ekonomických výhod;

Komplexní ochranná funkce frekvenčního měniče zajišťuje kontinuitu výroby;

Zlepšení a optimalizace úrovně technologie zařízení výrazně snižuje pracovní zatížení údržby zařízení a náklady na údržbu;

Ekonomické přínosy jsou pozoruhodné, náklady na jednotku produktu jsou sníženy a jsou vytvářeny dobré sociální a ekonomické přínosy.
