01 Úvod:

Průmyslová mycí zařízení jsou v posledních letech založena především na vodních mycích zařízeních a aplikace frekvenčních měničů je stále populárnější. Frekvenční měniče proto přinesly do průmyslových mycích zařízení novou technologickou revoluci. Invertor D71 má vestavěnou jednoduchou funkci PLC, která dokáže realizovat automatické vícerychlostní, dopředné a zpětné funkce bez externího ovladače. Má širokou škálu aplikací v průmyslu průmyslových praček.

02 Vlastnosti:

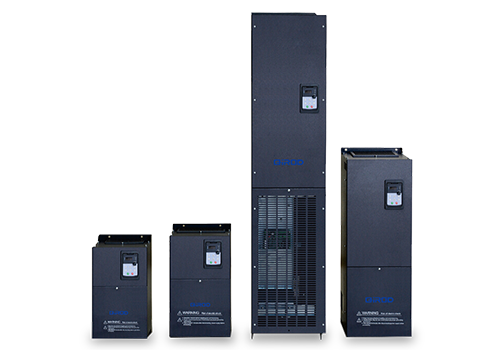

D71 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob ovládání je vektorové řízení bez snímače rychlosti.

D71 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájecího zdroje pro analogové napájení Pevný vstup, 24V pomocného napájecího zdroje se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace D71, není vyžadována žádná volba. D71 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Velký rozběhový moment, 1,5násobek výstupního momentu při 0,5Hz s otevřenou smyčkou, se silnou nízkofrekvenční zatížitelností;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Konstrukce modulu IGBT s velkou rezervou, vhodná pro dlouhodobý provoz častého dopředného a zpětného vysokého proudu;

· Vysoká přesnost ovládání rychlosti, stabilní rychlost při vysoké frekvenci; Vestavěná jednoduchá funkce PLC, není potřeba externí ovladač pračky;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

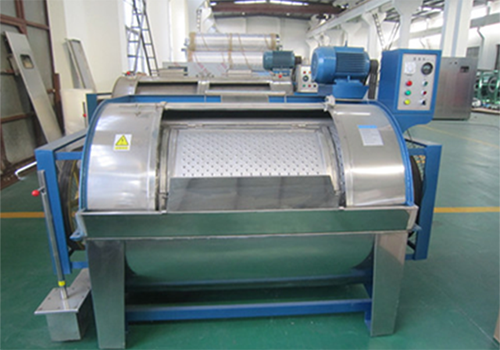

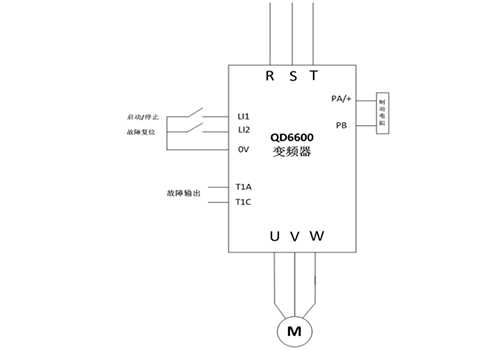

V tomto systému je 7,5KW motor průmyslové pračky řízen invertorem D71 11KW, funkce ovladače pračky je realizována prostřednictvím vestavěné jednoduché funkce PLC a rychlé brzdění a parkování je realizováno přes brzdný odpor.

05 Technický parametr:

06 Použití na webu:

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D71 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém průmyslové pračky s invertorem D71 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Ekonomické přínosy jsou značné a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než jeden rok.

08 Zákaznické výhody:

Vestavěná jednoduchá funkce PLC, která šetří náklady zákazníka;

Rychlost chodu je stabilní během celého procesu, aby byly zajištěny požadavky na proces čištění;

Hluk je výrazně snížen a tišší;

Ekonomické přínosy jsou značné a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než jeden rok.
