01 Úvod:

Papírenský průmysl je důležitým průmyslem základních surovin úzce souvisejícím s rozvojem národního hospodářství a sociálních podniků a důležitým pilířem národního hospodářství mé země. V současné době více než 80 % přenosových zařízení nových papírenských strojů používá střídavý měnič.

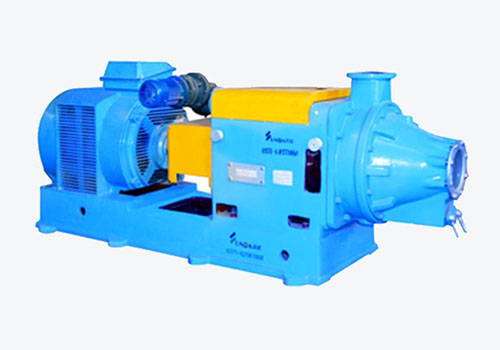

Rafinér je velmi kritickou součástí výroby buničiny. Linka na výrobu buničiny se skládá z řady podpůrných zařízení. Aby se zlepšila efektivita výroby a zajistila se kvalita buničiny, potřebuje každá převodová část vysoký stupeň koordinace. V současné době využívá důležitý přenos pokročilých výrobních linek frekvenční konverzi. řídit. Invertor D71 má širokou škálu aplikací v papírenském průmyslu.

02 Vlastnosti:

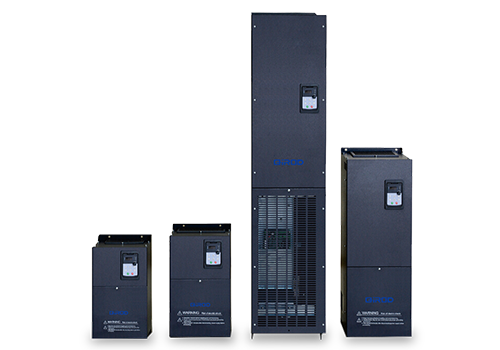

D71 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob ovládání je vektorové řízení bez snímače rychlosti.

D71 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájecího zdroje pro analogové napájení Pevný vstup, 24V pomocného napájecího zdroje se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace D71, není vyžadována žádná volba. D71 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Velký počáteční točivý moment, 1,5násobek výstupního točivého momentu při 0,5Hz s otevřenou smyčkou, splňující požadavky na provoz rafinéru;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Adaptabilita super power grid, schopnost proti kolísání energetické sítě až ±15%, aby byla zajištěna stabilita výstupního napětí, proudu, rychlosti;

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

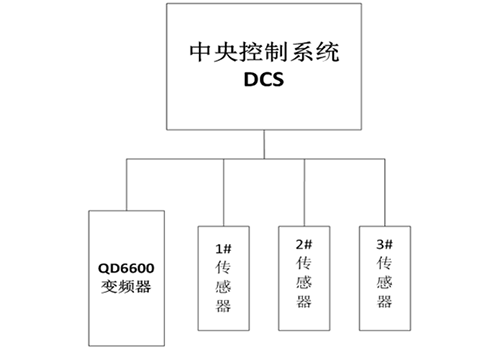

V tomto systému je 110kW hlavní motor rafinéru poháněn invertorem D71 110KW a centrální řídicí systém DCS je propojen se všemi výkonnými komponenty a senzory celé výrobní linky, aby v reálném čase monitoroval provozní podmínky každého přenosového systému. Centrální řídicí systém řídí start-stop, nastavení frekvence, reset poruch a další příkazy všech měničů a současně shromažďuje data, jako je proud, napětí, napětí sběrnice a provozní frekvence všech měničů pro monitorování každého měniče v reálném čase.

05 Technický parametr:

06 Použití na webu:

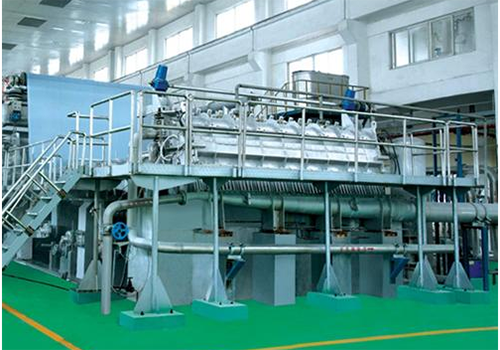

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D71 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém rafinérie s invertorem D71 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Přiváděné množství je řízeno skutečným provozním proudem motoru a má funkci předběžného alarmu přetížení a funkci bez vypnutí, což může zajistit bezpečnost motoru a kontinuitu výroby;

Ekonomické přínosy jsou pozoruhodné, efekt úspory energie je více než 20 % a celá investice zvýšená o systém řízení frekvenční konverze se může vrátit za více než jeden rok.

08 Zákaznické výhody:

Pohodlná regulace rychlosti, která může zajistit rovnoměrné promíchání barvy a média; Snižte ztráty převodovky, výrazně ušetříte náklady na údržbu;

Komplexní ochranná funkce frekvenčního měniče zajišťuje kontinuitu výroby;

Online plynulá regulace rychlosti, různé odrůdy používají různé rychlosti mletí;

Ekonomické přínosy jsou značné a celou investici zvýšenou o systém řízení frekvenční konverze lze získat zpět za více než jeden rok
