01 Úvod:

Čerpací agregát je hlavním zařízením v současné těžbě ropy, jejíž počet je více než 100 000 kusů. Celkový instalovaný výkon elektromotoru je 35 milionů kW a roční spotřeba energie je více než 10 miliard kWh. Spotřeba elektrické energie čerpací jednotky představuje asi 40 % celkové spotřeby elektrické energie ropného pole a účinnost provozu je velmi nízká, průměrná účinnost provozu je pouze 25 %, účiník je nízký a plýtvání elektrickou energií je velké. Potenciál energetických úspor čerpacích jednotek je proto obrovský a ropný průmysl je rovněž klíčovým odvětvím pro podporu „úspor energie motorových systémů“. Použitím frekvenčního měniče D71 lze zákon pohybu čerpací jednotky přizpůsobit měnícím se pracovním podmínkám ropného vrtu, aby se zlepšila účinnost systému a dosáhlo se účelu úspory energie a zvýšení produkce.

02 Vlastnosti:

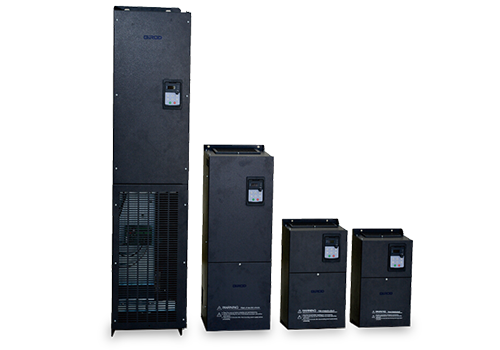

D71 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob ovládání je vektorové řízení bez snímače rychlosti.

D71 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájecího zdroje pro analogové napájení Pevný vstup, 24V pomocného napájecího zdroje se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí. Rozhraní MODBUS je standardní konfigurace D71, není vyžadována žádná volba. D71 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Dobrý výkon točivého momentu při nízké frekvenci (1,5 násobek výstupního točivého momentu při otevřené smyčce 0,5 Hz), velký točivý moment při nízké frekvenci;

· 15kW a vyšší jsou vybaveny standardními DC tlumivkami, které dobře fungují v harmonickém řízení a stabilitě, což zákazníkům pomáhá šetřit náklady na hardware;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Má silnou přizpůsobivost prostředí a zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhké teplo.

04 Úvod do systému:

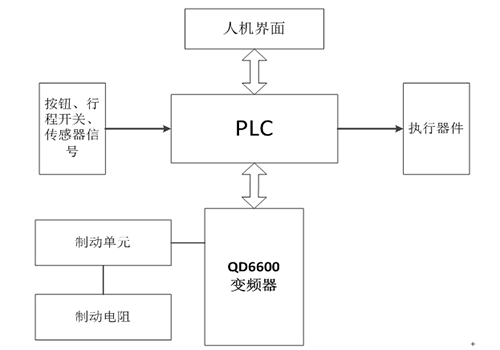

V tomto systému invertor D71 110KW pohání 75KW motor čerpací jednotky kowtow a připojuje dotykovou obrazovku, PLC a invertor k systému prostřednictvím sériové komunikace RS-485. Měnič realizuje spotřebu energie brzděním prostřednictvím brzdné jednotky a brzdného odporu.

05 Technický parametr:

06 Použití na webu:

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D71 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Řídicí systém čerpací jednotky kowtow stroje na ropné pole s invertorem D71 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Rychlost těžby lze dynamicky upravovat, což šetří energii a současně zvyšuje produkci ropy;

Vynikající vlastnosti omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby.

08 Zákaznické výhody:

Vliv mechanických částí je malý, množství údržby zařízení je sníženo a náklady na údržbu jsou výrazně ušetřeny;

Komplexní ochranná funkce střídače zajišťuje kontinuitu výroby;

Úspora energie je pozoruhodná a produkce ropy se výrazně zvyšuje;

Provoz systému je bezpečný a spolehlivý a ekonomické výhody jsou pozoruhodné.
