01 Úvod:

Většina šnekových extruderů je obecně poháněna stejnosměrnými motory, ale s rychlým rozvojem výkonových elektronických zařízení a mikroprocesorové technologie, návrhem teorie řízení střídavého proudu a zlepšením softwaru řízení střídavého proudu v posledních letech je technologie střídavého pohonu vhodnější pro mnoho aplikací. Stejnosměrné pohony jsou cenově výhodnější. Invertory řady D71 se používají ve šnekových extruderech a mají lepší výkon při řízení rychlosti a rychlost odezvy točivého momentu než stejnosměrné pohony.

02 Vlastnosti:

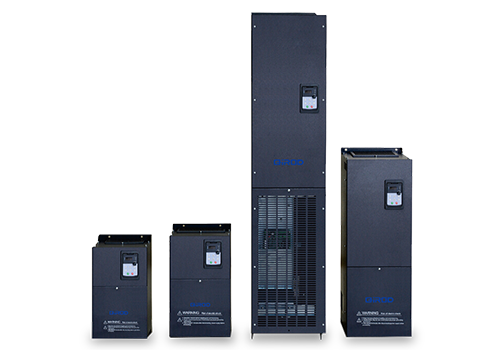

D71 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob ovládání je vektorové řízení bez snímače rychlosti. D71 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájecího zdroje pro analogové napájení Pevný vstup 24V pomocného napájecího zdroje se používá pro digitální vstup a všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace D71, není vyžadována žádná volba. QD6600 lze připojit k automatizačnímu systému vyšší úrovně prostřednictvím MODBUS.

03 Výhoda:

· Teorie vektorového řízení je pokročilá, výpočetní schopnost systému je velmi silná, zatěžovací moment lze rychle detekovat, řídit a kompenzovat a schopnost překroucení je silná;

· Vysoká účinnost, asi o 5 % vyšší než u stejného napájecího stejnosměrného pohonného systému;

· Ujistěte se, že výstupní výkon motoru je bez přehřívání; Nízkofrekvenční velký točivý moment, 0,5 Hz 150 % jmenovitého točivého momentu;

· Rychlost odezvy servostupně, kolísání je malé, když se zatěžovací moment prudce mění;

· Zajistěte ochranu šroubu pomocí funkce omezení krouticího momentu;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Zcela nezávislá konstrukce vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhkost;

04 Úvod do systému:

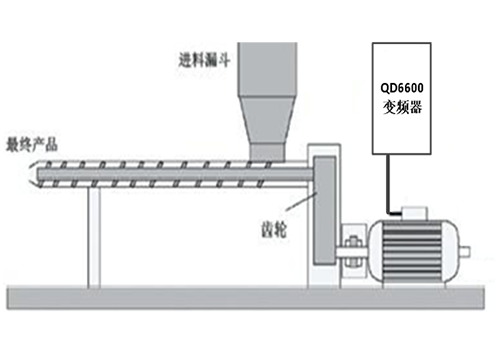

V tomto systému pohání frekvenční měnič D71 18,5 kW hlavní motor šnekového extrudéru o výkonu 11 kW. Referenční frekvenci hlavního motorového měniče udává PLC přes rozhraní RS485. Během provozu lze rychlost libovolně upravovat na dotykové obrazovce, aby se realizovala přesná referenční rychlost hlavního motoru; současně PLC čte frekvenci a proud měniče prostřednictvím komunikace MODBUS.

05 Technický parametr:

06 Použití na webu:

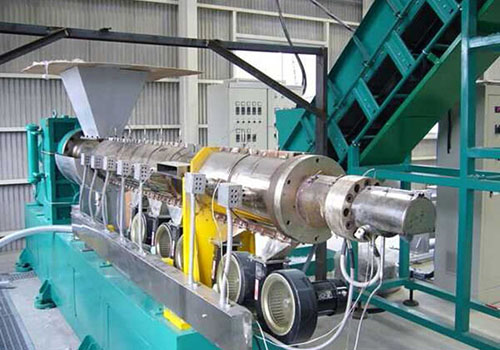

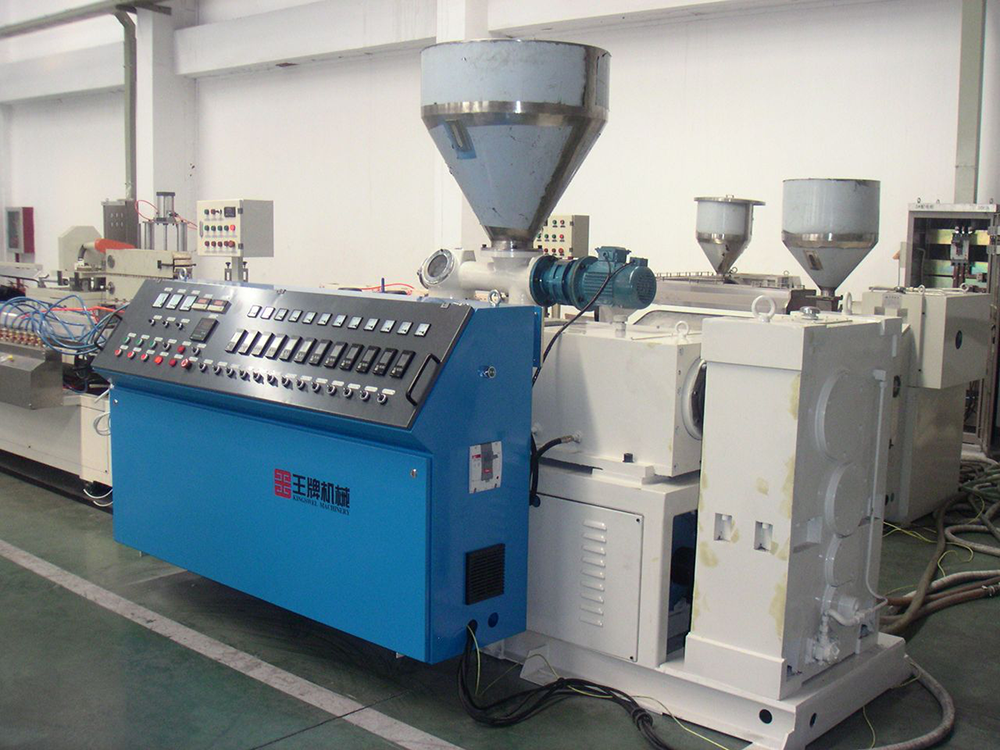

Podle prostorové situace na místě je v rozvaděči instalován měnič řady D71 a instalace měniče a motor na místě jsou znázorněny na obrázku

07 Průběžný výsledek:

Řídicí systém šnekového extrudéru s invertorem D71 byl uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních výhod:

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

Přesnost řízení rychlosti je vysoká a výrobní produkty jsou více v souladu s požadavky;

Systém má vysokou přesnost regulace rychlosti, která je vhodná pro obsluhu na místě.

08 Zákaznické výhody:

Invertor a motor vřetena běží stabilně, což snižuje náklady na údržbu;

Komplexní ochranná funkce střídače zajišťuje kontinuitu výroby;

Výroba produktů je více v souladu s požadavky a míra vad je výrazně snížena;

Personál na místě se snadněji obsluhuje a má vysokou přesnost regulace rychlosti.
