01 Úvod:

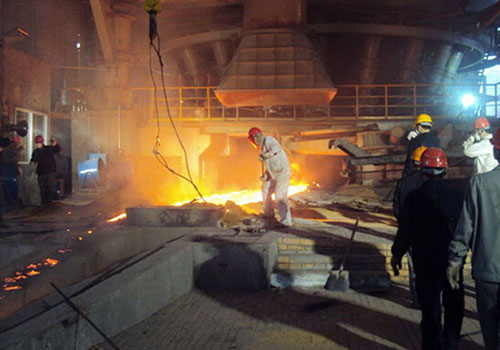

Výroba železa ve vysokých pecích je jedním z důležitých výrobních procesních řetězců (výroba železa, výroba oceli, odlévání a válcování) v železářském a ocelářském průmyslu a systém zavážení vysokých pecí je klíčovým článkem výroby železa ve vysokých pecích. Suroviny jsou kontinuálně posílány do vysoké pece horní částí pece, aby byla zajištěna normální poptávka při výrobě železa ve vysoké peci. Frekvenční měnič RVE32 má vyspělé uplatnění ve dvouvozovém zvedacím a podávacím systému vysoké pece na výrobu železa.

02 Vlastnosti:

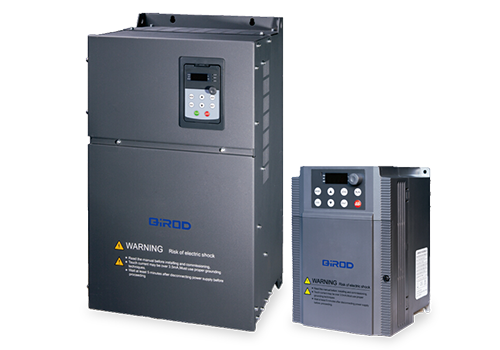

RVE32 je nástěnný střídač, výkonový rozsah je 0,75KW-500KW, napěťová úroveň vstupního síťového napětí je 380V-480V a způsob řízení je vektorové řízení bez snímače rychlosti. RVE32 má velké množství ovládacích zařízení, včetně 8 digitálních vstupů (LI1-LI8), 2 analogových vstupů (AI), 2 reléových výstupů (TA), 2 analogových výstupů (AO), 5V pomocného napájení pro analogové napájení Pevný vstup, 24V pomocné napájení se používá pro digitální vstup, všechny LI/TA, AI/AO lze volně naprogramovat pro definování funkcí.

Rozhraní MODBUS je standardní konfigurace RVE32, není vyžadována žádná volba. RVE32 lze připojit k automatizačním systémům vyšší úrovně přes MODBUS.

03 Výhoda:

· Dobrý nízkofrekvenční výkon (1,5násobek točivého momentu při 0,5Hz otevřené smyčce), který lépe splňuje požadavky na plné zatížení;

· Má výhodu rychlé odezvy točivého momentu a při kolísání zátěže je kolísání proudu malé;

· Má dobrou přetížitelnost a přizpůsobivost prostředí a má vysokou provozní spolehlivost;

· Nízkofrekvenční výstupní výkon je dobrý, odezva točivého momentu je rychlá a přesnost stabilizace rychlosti je vysoká.

· Vynikající charakteristiky omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby;

· Silná přizpůsobivost prostředí, zcela nezávislý design vzduchového potrubí může výrazně zlepšit odolnost vůči drsným prostředím, jako je znečištění olejem, prach a vlhkost;

04 Úvod do systému:

V tomto systému je 160kW motor kladkostroje poháněn měničem RVE32 200KW a jeden kladkostroj současně pohání levý a pravý dva vozíky, aby se vzájemně pohybovaly nahoru a dolů, to znamená, že jeden z vozíků se nasouvá nahoru a druhý vozík klesá pro prázdný vůz. Napětí sběrnice invertoru může být napumpováno při příležitostech, jako je brzdění při zpomalení a odlehčení vrcholu, a externí brzdná jednotka a brzdný odpor se používají k dosažení rychlého brzdění a zastavení.

05 Technický parametr:

06 Použití na webu:

V závislosti na prostorové situaci na místě je v rozvaděči instalován měnič řady RVE32 a instalace měniče a motor na místě jsou znázorněny na obrázku.

07 Průběžný výsledek:

Systém řízení podávání vysokopecního dvouvozového kladkostroje s invertorem RVE32 je uveden do provozu více než tři roky a dosáhl dobrých ekonomických a sociálních přínosů.

Ovládací zařízení funguje spolehlivě, má dobrou přizpůsobivost prostředí, odolává drsným prostředím, jako je znečištění olejem, prach a vlhké teplo, a má nízkou poruchovost;

Uvědomte si plynulé zvedání a změnu rychlosti podavače a vyhněte se fenoménu velkých vibrací při rozjezdu, snadného prokluzu a jevu přívěsu tradičního navijáku;

Vynikající vlastnosti omezující proud, silná přetížitelnost, mohou účinně snížit přetížení frekvenční konverze, nadproudovou ochranu a maximalizovat kontinuitu výroby.

08 Zákaznické výhody:

Vliv mechanických částí je malý, množství údržby zařízení je sníženo a náklady na údržbu jsou výrazně ušetřeny;

Komplexní ochranná funkce frekvenčního měniče zajišťuje kontinuitu výroby;

Provoz systému je bezpečný a spolehlivý a ekonomické výhody jsou pozoruhodné.
