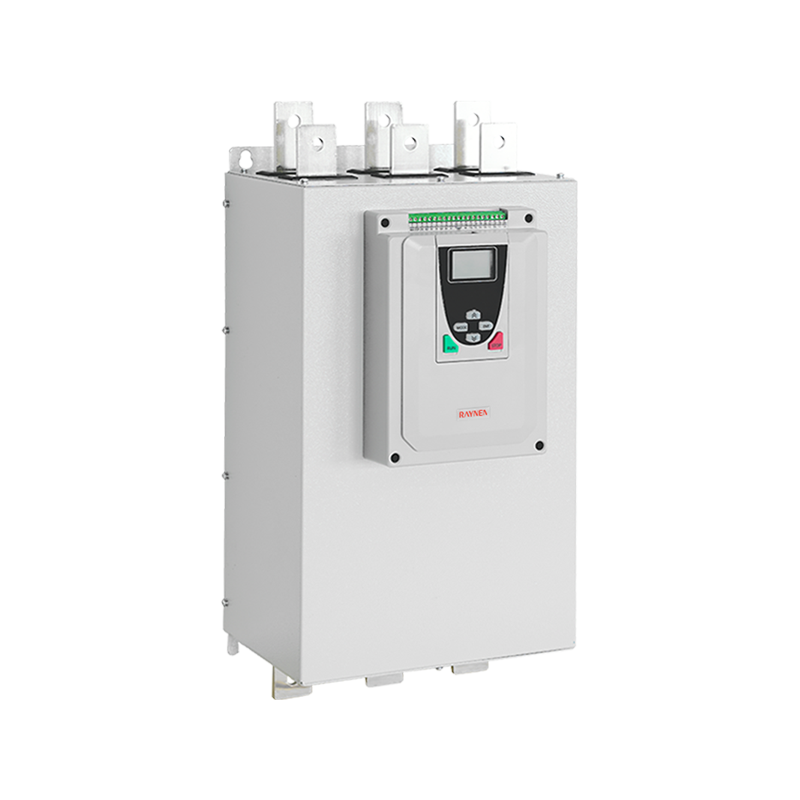

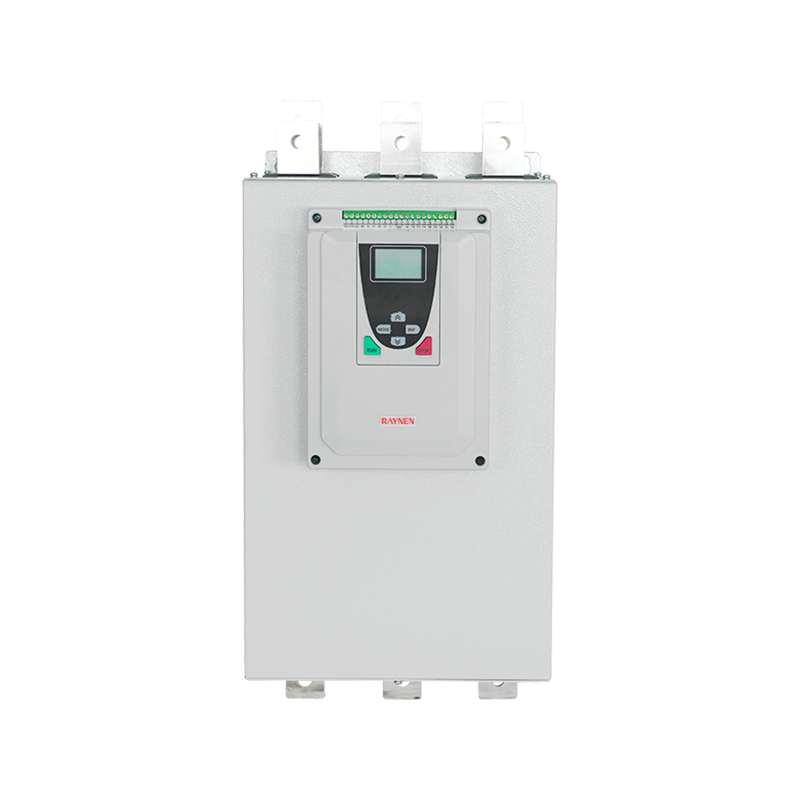

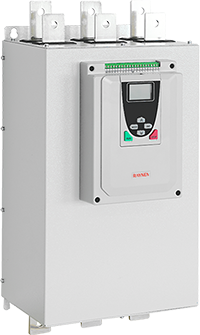

Shrnutí produktu
Specifikace
 | Parametrické | |
| Model | RSE-T3-250-E ~ RSE-T3-320-E | |
| Typ bypassu | Typ externího bypassu | |
| Napětí | 380V | |
| Adaptivní výkon motoru (kW) | 250/280/320 | |
| Jmenovitý výstupní proud (A) | 500/560/640 | |
| Rozměry (mm) | 604*292*258 | |
| Instalační rozměr (mm) | 503*247 | |
Vlastnosti produktu
| Vynikající kvalita |  | Dálkové ovládání |  |
| • Všechny ukazatele výkonu jsou pečlivě navrženy a přísně testovány • Všechny úrovně ochrany • Snadná instalace a integrace do řídicího systému | • Komunikační funkce se používají pro dálkové ovládání, monitorování a funkce nastavení • Prostřednictvím standardního rozhraní RS485 se můžete připojit k PC a PLC | ||
| Přemosťovací stykač, Snižte ztráty |  | Pohodlná klávesnice |  |
| • Na konci Startování se spustí přemosťovací stykač • Sníží se teplo uvnitř spouštěče a minimalizují se ztráty • Všechny ochranné funkce zůstávají účinné (přehřátí, přetížení, pod zatížení atd.) | • Pomocí jednoduché a intuitivní klávesnice upravte údaje motoru • Anglická klávesnice usnadňuje ovládání | ||
| Nízkoztrátový design |  | Pohodlnější |  |
| RDS může průběžně zlepšovat provozní stav motoru následujícími způsoby: • Použitá technologie adaptivního řízení pozvolného rozběhu zajišťuje, že křivka rychlosti motoru je stejná plynulé a plynulé a monotónně stoupající v jakémkoli stavu, bez inflexního bodu rychlosti • Snižuje mechanické a hydraulické namáhání • Snížení zátěže systému distribuce energie (špička napětí, nadproud) | • RS485、Modbus komunikace • Horní kabeláž, snadné připojení | ||
| Použitelný výkon |  | ||
| • Použít pro široký rozsah napájení generátorů | |||
Přímé připojení zjednodušuje kabeláž
Elektroinstalace A Terminály
Nomenklatura modelu
Tabulka výběru
| Model (380V) | Adaptivní výkon motoru ( kW ) | jsem venku (A) | Rozměry V*Š*H (mm) | Instalační rozměr (mm) | |
| H1*W1 | Clona | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Výkon a konfigurace
| Elektrické charakteristiky | |
| Jmenovité provozní napětí | Třífázový 380V±15% |
| Jmenovitá pracovní frekvence | 50Hz nebo 60Hz (prosím specifikujte před objednávkou) |
| Počet řízených fází | 3 |
| Použitelný motor | Třífázový indukční motor/asynchronní motor s myší klecí |
| Startovací frekvence | V závislosti na zatížení se doporučuje spustit a zastavit maximálně 10krát za hodinu za normálních podmínek a 6krát při velkém zatížení |
| Startovací metoda | Napěťová rampa, proudová rampa, proudový limit, inching, napěťový rampový proudový limit, náhlá skoková napěťová rampa |
| Metoda zastavení | Volné zastavení, měkké zastavení |
| Ochranná funkce | Ochrana před ztrátou fáze, nadproudová ochrana, ochrana proti přetížení, ochrana proti nevyváženosti proudu, ochrana proti přehřátí, ochrana před časovým limitem startu atd. |
| Vlastnosti prostředí | |
| Provozní teplota | -10℃~40℃ (40℃~ 60℃ je potřeba snížit kapacitu) |
| Skladovací teplota | -25℃~70℃ |
| Relativní vlhkost | 95 % žádná kondenzace nebo kapání |
| Nadmořská výška | Pod 1000 m (1000~3000 m je třeba snížit kapacitu) |
| Způsob chlazení | Přirozené chlazení vzduchem |
| Způsob instalace | Nástěnné |
| Jiné | Žádný hořlavý, výbušný, korozivní plyn, žádný vodivý prach nebo kovový prášek |
| Standardy a certifikace | |
| Implementační standardy | GB/T14048.6 |
| Certifikace | CCC |
| Charakteristika řídicího obvodu | |
| Bypass -01, 02 | 01, 02 spusťte a po dokončení sepněte pro ovládání přemosťovacího stykače. (graf) |
| Spustit výstup -03, 04, 05 | 03, 04, 05 jsou všechny programovatelné reléové výstupy a doba zpoždění bude nastavena kódem f4. Funkce výstupu bude nastavena kódem FE a bude sepnuta, když je výstup platný. |
| Poruchový výstup -06, 07, 08 | 06, 07, 08 jsou programovatelné výstupy poruchových relé, sepnou se, když dojde k poruše nebo je vypnuto napájení, a rozepnou se, když je napájení zapnuto. |
| Analogový výstup -09, 10 | 09, 10 umí měřit aktuální informace, které se mění se zatížením. 400% výstup 4 ~ 20mA kalibrační hodnota, výpočet Vzorec: D = 400/16(1x-4). lx je aktuální naměřená hodnota (mA). Proud motoru (%). |
| Vstup pro okamžité zastavení -11 | 11 a společné odpojení okamžitě zastaví motor (nebo zapojí další normální uzavírací body do série. |
| Vstup měkkého zastavení -12 | 12 a společné odpojení způsobí měkké zastavení motoru (nebo volné zastavení) |
| Začněte psát -13 | 13 a společné zavření spustí motor |
| Společný -14, 15 | Společný terminal for input signal |
| RS485 -16, 17, 18 | Komunikační terminál RS485, připojení více softstartérů 16 je komunikace, uzemnění |
| PE -19 | Uzemňovací svorka |
