Shrnutí produktu
| | | Vzdálené stahování programu PLC, sériového portu a síťového portu |
| | Monitorování dat v reálném čase, správa skupin | |
| | Cloudové úložiště historických dat, pokračující přenos v případě odpojení | |
| | Monitorování cloudové konfigurace, mobilní telefon a PC | |
| | Push informace o poplachu, WeChat, telefon, SMS APP | |
| | Různé způsoby přenosu, MQTT/HTTP/OPC |
Vrstva polního zařízení
V místě průmyslového zařízení se UBox může připojit k Ruineng HMI, PLC, invertoru a některému přístrojovému vybavení, shromažďovat relevantní data zařízení, připojit se k internetu prostřednictvím kabelového širokopásmového připojení, wifi a 4G a přenášet data zařízení do cloudové platformy Ruineng.
Cloudová datová vrstva
Raynen Cloud je hostován na serverech Alibaba Cloud, které přijímají data z UBoxů v průmyslových areálech. Data na místě jsou shromažďována na server a probíhá ukládání a přenos dat, což zajišťuje interakci dat mezi daty na místě a vzdálenými klienty.
Uživatelská vrstva
Koncoví uživatelé mohou vzdáleně přistupovat k datům průmyslového pole prostřednictvím PC a mobilních terminálů a provádět nastavení provozu a správu zařízení. Datové záznamy cloudové platformy mohou zároveň poskytovat datovou podporu pro analýzu uživatelského vybavení.

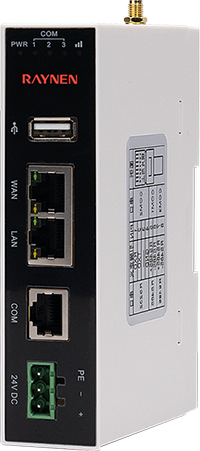

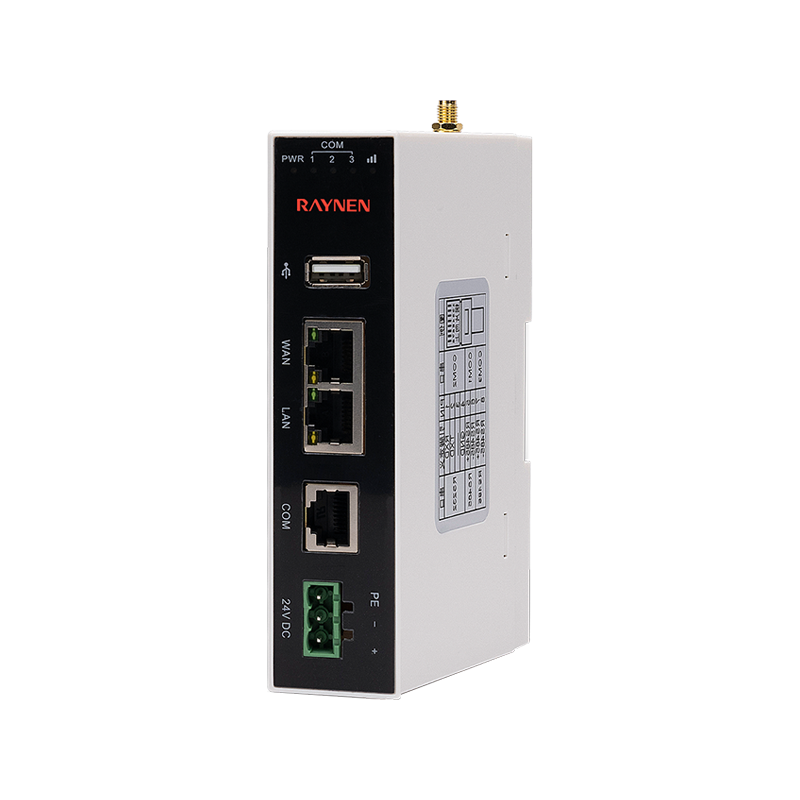

HD Úvod
Velikost produktu (jednotka: mm)
Specifikace
| Režim | UBoxE-WAN | UBoxE-wifi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DATA | UBoxE-4G-VPN |
| Číslo objednávky | UBoxE-WAN | UBoxE-wifi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DATA | UBoxE-4G-VPN |
| Specifikace výkonu | |||||||
| Procesor | A8, 600 MHz | A8, 600 MHz | A8, 600 MHz | R16, 1 GHz | A8, 600 MHz | A8, 600 MHz | A8, 600 MHz |
| Skladování | 256 MB FLASH 128 MB DDR3 | ||||||
| USB Host | USB 2.0 × 1, typ A (USB) | N/A | |||||
| Sériové rozhraní | RJ45 COM1: RS485 COM2: RS232 COM3: RS485 | N/A | RS485/RS232/RS485 | RS485/RS232 | RS485/RS232 | ||
| Izolace sériového portu | Nepodporuje izolaci | ||||||
| Síťový port | 10/100M adaptivní, duální síťové porty × 2 | 10/100M adaptivní × 3 | 10/100M adaptivní × 2 | ||||
| 4G | N/A | N/A | Veškerý přístup k síti | N/A | N/A | N/A | N/A |
| wifi | N/A | Podpora | N/A | N/A | N/A | N/A | N/A |
| Anténa | N/A | Podpora (3m sucker antenna) | Podpora (3m sucker antenna) | Podpora (3m sucker antenna) | 4G anténa GPS anténa, 3 metry | Podpora (3m sucker antenna) | Podpora (3m sucker antenna) |
| Elektrické specifikace | |||||||
| Vzdálené stažení VPN | Podpora | Podpora | Podpora | N/A | Podpora | ||
| Dálkové monitorování dat | - | Podpora 500 live data | N/A | ||||
| Stisk alarmu | - | SMS/WeChat/Telefon/APP | N/A | ||||
| GPS | - | N/A | Podpora | N/A | N/A | ||
| Elektrické specifikace | |||||||
| Napájení | 24V DC | ||||||
| Vstupní rozsah | 10 ~ 28 V DC | ||||||
| Izolace napájení | Podporas isolation | ||||||
| Povolit výpadek napájení | 10 ms | ||||||
| Izolační odpor | Přes 50MΩ@500VDC | ||||||
| Odolnost vůči napětí | 500V AC 1 minuta | ||||||
| Strukturální charakteristiky | |||||||
| Barva skořápky | Bílá, černá | Bílé skořepinové černé zrcadlo | Černé skořepinové černé zrcadlo | ||||
| Materiál pláště | ABS PC plast | ||||||
| Rozměry | 130 × 95 × 30 (mm) | ||||||
| Způsob instalace | Standardní montáž na lištu (35 mm) | ||||||
| Hmotnost | Asi 175 g | Asi 180 g | Asi 195 g | Asi 195 g | Asi 195 g | Asi 185 g | Asi 185 g |
| Specifikace prostředí | |||||||
| Provozní teplota | 0 ~ 50 ℃ | ||||||
| Provozní vlhkost | 10 ~ 90 % RH (bez kondenzace) | ||||||
| Skladování temperature | -20 ~ 60 ℃ | ||||||
| Skladování humidity | 10 ~ 90 % RH (bez kondenzace) | ||||||
| Seismický výkon | 10 ~ 25 Hz (směr X, Y, Z 2G/30 minut) | ||||||
| Způsob chlazení | Přirozené chlazení vzduchem | ||||||
