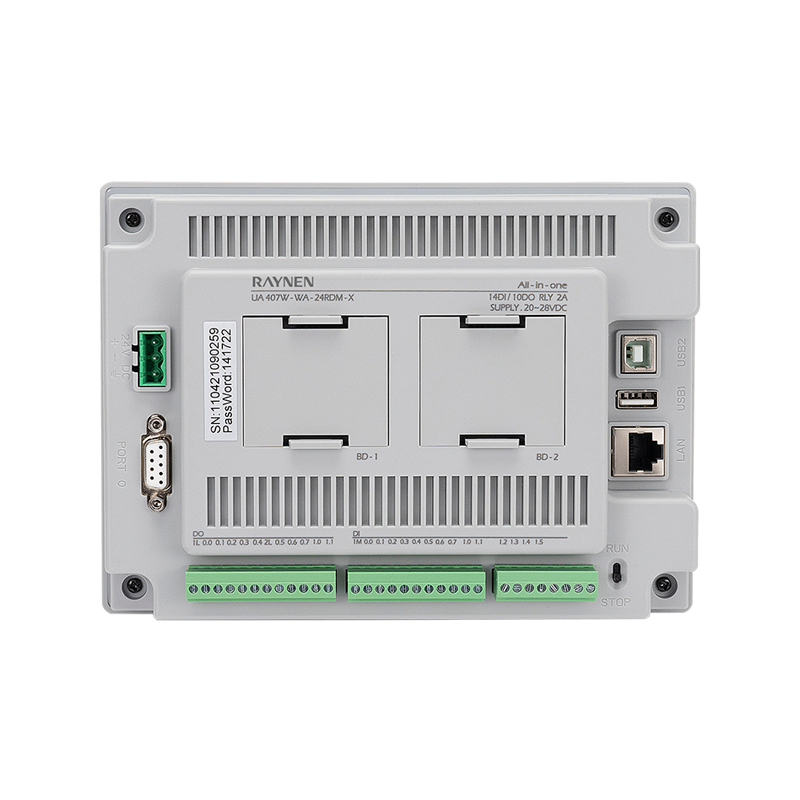

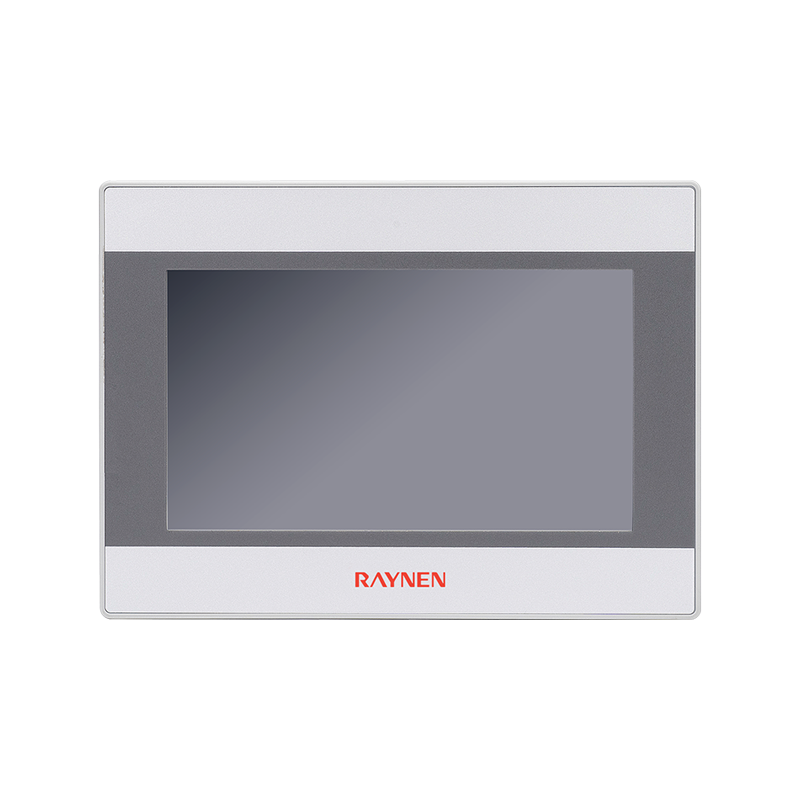

Shrnutí produktu
| | • Podporuje funkce průmyslového internetu a lze jej ovládat vzdáleně; • Síťový port může přímo stahovat programy HMI a PLC pro snadné stahování; • Hlavní tělo podporuje digitální a analogové veličiny, které lze podle toho vybrat; • Podporuje 2 verze rozšíření BD pro flexibilní přizpůsobení různým potřebám na místě; • Část PLC používá programování v japonském stylu |
Výhoda
| | | |
| 1 GHz | Rozšíření BD | RAM 256M/FLASH 256M |
| Vysoká rychlost, plynulé použití | Různé kombinace BD desek | Velká kapacita, úložiště masivních dat |
| | | |
| | | |
| Síťový port ke stažení | RS485 | Různá programovací prostředí |
| Síťový port může stahovat PLC a HMI programy | Podpora externího sériového zařízení | Podpora japonského programování |
| | | |
| |  | |
| USB HOST | Lua Script | IoT |
| Aktualizujte programy HMI a ukládejte data | Podpora skriptů, rozmanitější operace | Podpora průmyslového internetu věcí, vzdálené monitorování |
Velikost produktu (jednotka: mm)
Specifikace
| Číslo objednávky | SAE 407W WA-24RDM-X | SAE 407W WA-18RAM-X | SAE 407W WA-24TDM-X | SAE 407W WA-18TAM-X | |
| Specifikace HMI | |||||
| LCD obrazovka | 7″ TFT | ||||
| Barva displeje | 65535 barev | ||||
| Rozlišení | 1024×600 | ||||
| Typ podsvícení | IPS | ||||
| Jas displeje | 400 cd/㎡ | ||||
| Životnost podsvícení | > 20 000 hodin | ||||
| Typ dotyku | 4vodičový odporový typ | ||||
| Procesor | R16, 1 GHz | ||||
| Skladování | 256 MB FLASH 256 MB DDR3 | ||||
| USB Host | USB 2.0 × 1, typ A (USB1), podporuje firmware disku U a aktualizaci konfigurace | ||||
| USB Slave | N/A | ||||
| Ethernet | 10/100M adaptivní | ||||
| Programovací software | Uniface | ||||
| Část PLC | |||||
| Paměť | Řada OSN | Naprogramujte 16K Data 10K | |||
| Řada X | Program 32K | ||||
| Celkový počet časovačů | Řada OSN | Celkem 256, 4 1 ms, 16 10 ms, 236 100 ms | |||
| Řada X | Celkem 512, 260 1 ms, 46 10 ms, 206 100 ms | ||||
| Celkové čítače | 256 | ||||
| Hodiny | Vestavěný | ||||
| Udržení při vypnutí | Podpora | ||||
| Komunikační rozhraní | PORT0: PPI/MODBUS/Freeport (3-RS485, 8-RS485-) PORT1: Podpora PPI (vestavěný) | ||||
| Místní integrovaný digitální vstup | 14 Vstup 24VDC | 10 Vstup 24VDC | 14 Vstup 24VDC | 10 Vstup 24VDC | |
| Typ vstupu | PNP/NPN | ||||
| Vysokorychlostní počítání | Podporas 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Místní integrovaný digitální výstup | 10 Výstup, relé | 8 Výstup, relé | 10 výstupů, tranzistor NPN | 8 výstupů, tranzistor NPN | |
| Jmenovitý proud na bod [maximum] | 1Hz | 1Hz | 50 Hz × 2 | 50 Hz × 2 | |
| Pulzní výstup | - | 4AI | - | 4AI | |
| Místní integrovaný analogový vstup | - | 12 bitů | - | 12 bitů | |
| Rozlišení | - | 0-20 mA | - | 0-20 mA | |
| Aktuální vstup | - | 0 až 32 000 | - | 0 až 32 000 | |
| Formát datového slova v plném rozsahu | - | 2AO | - | 2AO | |
| Lokální integrovaný analogový výstup | - | 12 bitů | - | 12 bitů | |
| Rozlišení full-scale range | - | Napětí 0-10V Proud 0-20mA | - | Napětí 0-10V Proud 0-20mA | |
| Rozsah signálu | - | 0 až 32 000 | - | 0 až 32 000 | |
| Formát datového slova v plném rozsahu | | | | | |
| Rozšíření desky BD | Podporas up to 2 BD boards | ||||
| Služba platformy | |||||
| Vzdálené stažení VPN | Podpora | ||||
| Dálkové monitorování dat | Podpora 500 real-time data | ||||
| Stisk alarmu | SMS/WeChat/Telefon/APP | ||||
| Elektrické specifikace | |||||
| Napájení | 24V DC | ||||
| Moc | 8W | 9W | 8W | 9W | |
| Strukturální charakteristiky | |||||
| Barva pouzdra | Šedá | ||||
| Materiál pouzdra | ABS PC plast | ||||
| Rozměry | 203 × 149 × 60 (mm) | ||||
| Velikost otvoru | 192 x 138 (mm) | ||||
| Hmotnost | Asi 1,2 kg | ||||
| Provozní teplota | 0 ~ 50 ℃ | ||||
| Úroveň ochrany | Přední panel IP65 | ||||
Schéma zapojení
