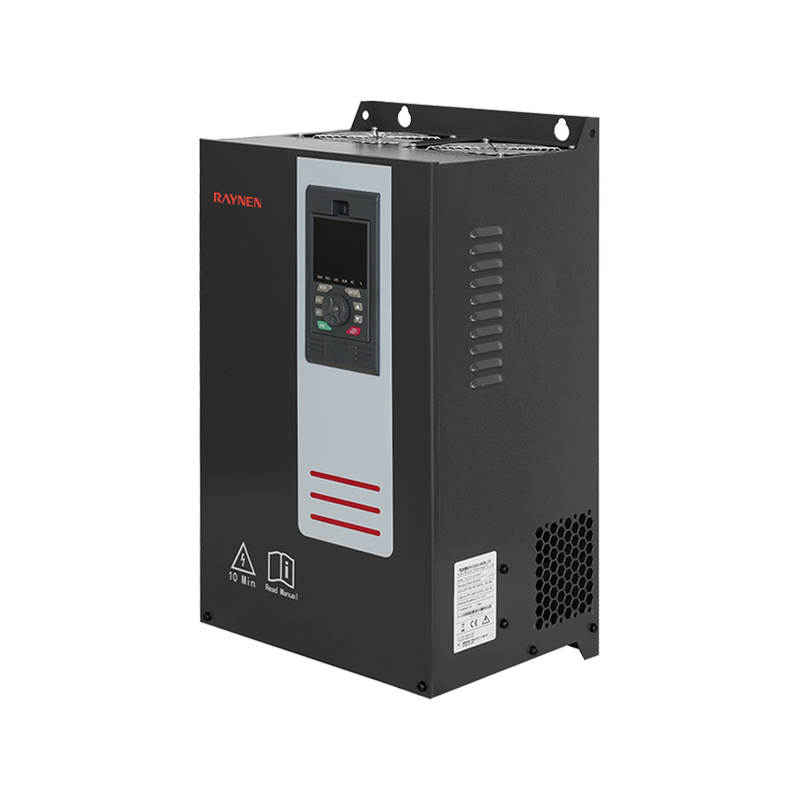

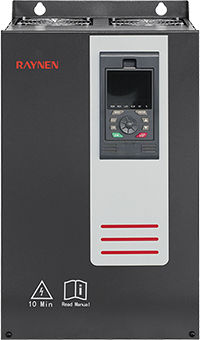

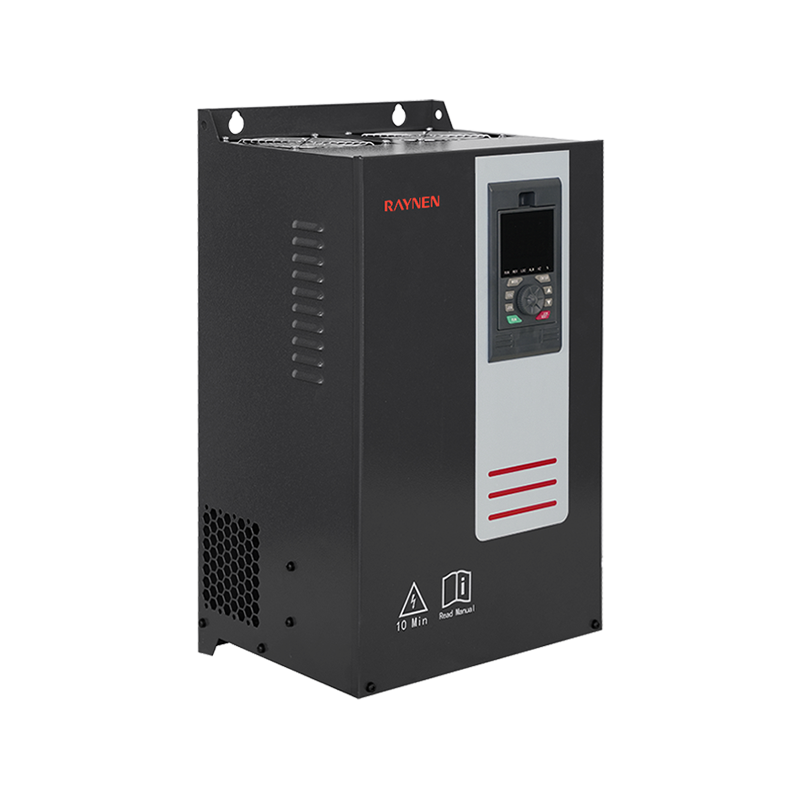

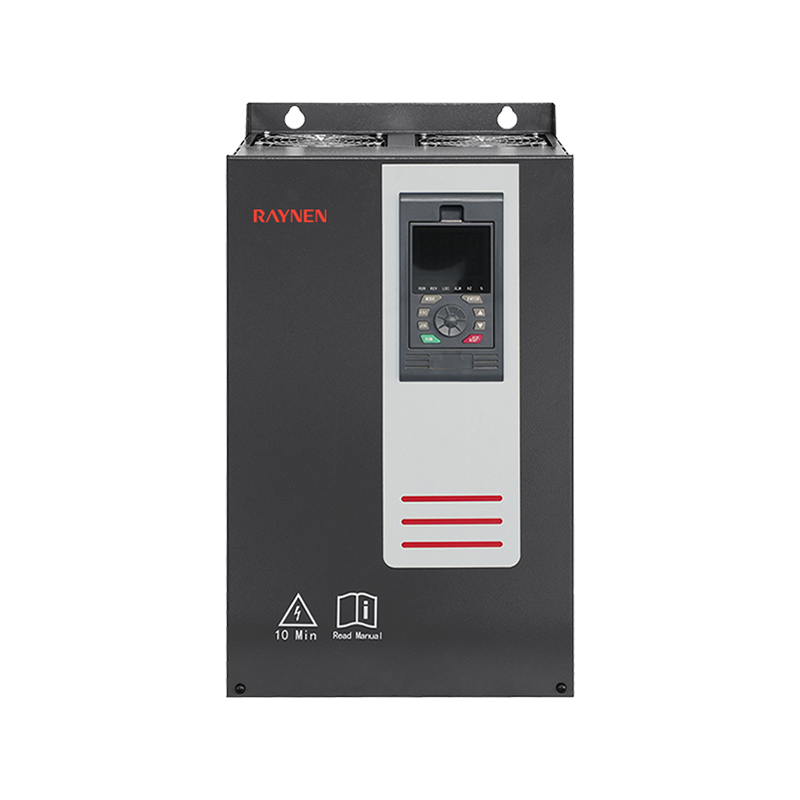

Shrnutí produktu
| Parametrické | ||
 | Model | RVE32-T3-45G/55P |
| Napětí | 380V | |
| Jmenovitý P (kW) | 45/55 | |
| Jmenovitý vstupní proud (A) | 94/128 | |
| Jmenovitý výstupní proud (A) | 92/115 | |
| Rozměry (mm) | 520*288*236 | |
| Instalační rozměr (mm) | 500*200 | |
Nastavení parametrů

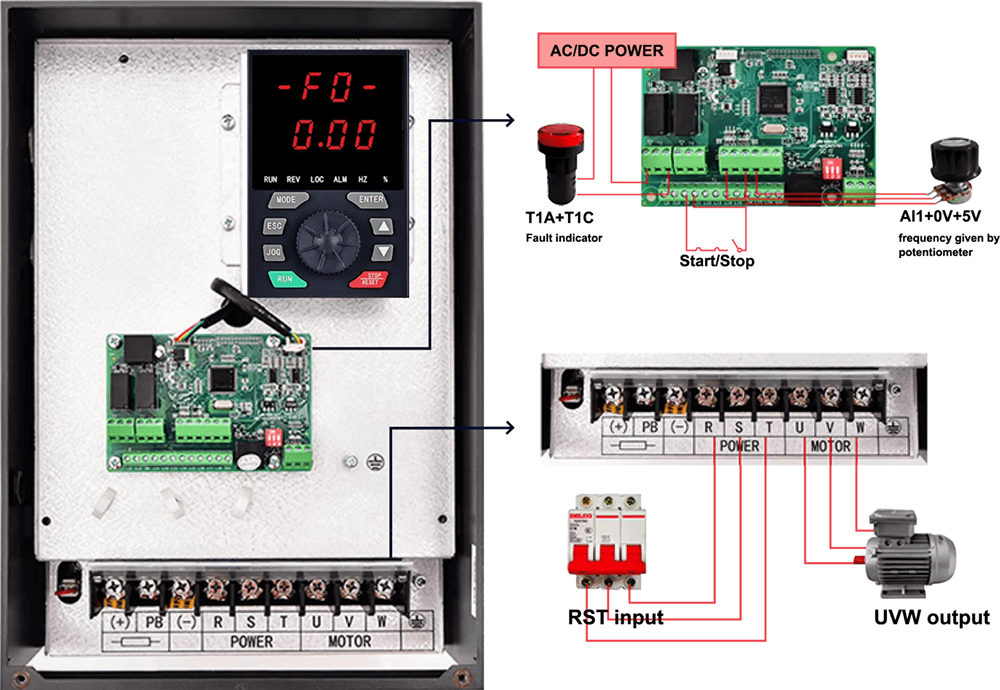

Podrobnosti
| | Fan ● Konstrukce dvojitého vzduchového kanálu ● Chlazení ● Odolnost proti prachu ● Snížení hluku |
| | Napájecí deska ● Speciální ochranná bolest ● Odolnost vůči kyselinám a zásadám ● Odolnost proti stárnutí |
| | Řídicí deska ● Nízká frekvence ● Vysoký točivý moment ● Automatická regulace napětí |
| | LCD panel je volitelný ● Odnímatelný ovládací panel usnadňuje ovládání |
| | Přidejte epoxidové příčky ● 37KW až 160KW: IP40 |
| | ● Plně automatické testování hotového výrobku se zatížením |
| | ● Zrání při vysoké teplotě 60 stupňů po dobu 48 hodin |

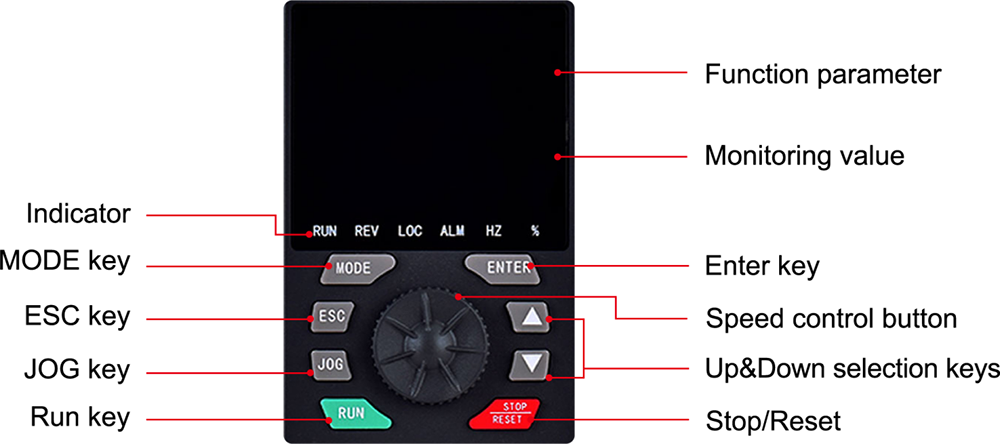

Návod k obsluze klávesnice
Nomenklatura modelu
Tabulka výběru Třífázový typ T3（Iron Shell）
| Invertorový model | Stroj typu G (vysoké zatížení) | Stroj typu P (nízká zátěž) | Rozměry (mm) | Instalační rozměr (mm) | ||||||||
| já v (A) | jsem venku (A) | Jmenovitý P (kW) | já v (A) | jsem venku (A) | Jmenovitý P (kW) | H | W | D | H1 | W1 | Clona | |
| RVE32-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE32-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE32-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE32-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE32-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE32-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE32-T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE32-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE32-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE32-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE32-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE32-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE32-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE32-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE32-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE32-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE32-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE32-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE32-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE32-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE32-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE32-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE32-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE32-T3-800G | 1380 | 1380 | 800 | - | - | - | ||||||
Poznámky: Pro 380V VFD jsou produkty 37KW a nižší standardně vybaveny vestavěnou brzdovou jednotkou, 45KW-185KW lze vybavit vestavěnou brzdovou jednotkou, 200-800kW lze vybavit externí brzdovou jednotkou.
Výkon a konfigurace
| Základní funkce aplikace | |
| Nízkofrekvenční zvýšení točivého momentu | Prostřednictvím zvýšení napětí a zvýšení točivého momentu lze nízkofrekvenční točivý moment U/F řízení a vektorového řízení rychlosti bez snímače zvýšit o přibližně 0,1 %~30,0 % |
| V/F křivka | Lineární typ, vícebodový typ |
| Křivka zrychlení/zpomalení | Lineární nebo S-tvarované zrychlení a zpomalení: tři skupiny časů zrychlení a zpomalení: rozsah časů zrychlení a zpomalení: 0-3200 s |
| Automatická regulace napětí (AVR) | Při změně síťového napětí může automaticky udržovat konstantní výstupní napětí |
| Vestavěný PID | Řídicí systém s uzavřenou smyčkou, který může snadno realizovat řízení procesu |
| DC brzdění | DC brzdění range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Ovládání jogem | Motor lze okamžitě spustit a zastavit; rozsah nastavení frekvence krokování: 0,0-20,0Hz; Režim jog stop: zpomalení/volno/stejnosměrné brzdění |
| Přeskakování frekvence | Lze nastavit tři frekvenční body skoků a odpovídající frekvenční rozsahy skoků, aby se zabránilo tomu, že střídač běží v tomto frekvenčním pásmu |
| Vícerychlostní | Pomocí 4 logických vstupních portů lze nastavit až 15 = Provozní frekvence |
| Vstupní sčítání | Použijte výsledek algebraické operace 2 analogových vstupů jako nastavení frekvence, díky čemuž je nastavení frekvence flexibilnější |
| Přepínání mezi 2 sadami parametrů motoru | Dvě sady parametrů motoru lze nastavit a volně přepínat tak, aby odpovídaly aktuálně poháněnému motoru |
| Ochrana měniče | Ochrana před ztrátou vstupní/výstupní fáze, detekce nedostatečného zatížení, ochrana proti přepětí, ochrana proti podpětí, ochrana proti přepětí, ochrana proti nadproudu, ochrana proti přehřátí, ochrana proti mezifázovému zkratu |
| Ochrana motoru | Tepelná ochrana motoru, omezení proudu motoru, přetížení motoru, zkrat motoru |
| Elektrické charakteristiky | |
| Vstupní napětí | Třífázové AC, 380-480V, 50/60Hz nebo jednofázové AC, 200-240V, 50/60Hz |
| Výstupní napětí | 0-100% vstupní napětí, 0,5Hz-400Hz |
| Režim ovládání | Konstantní krouticí moment V/F, kvadratická zátěž V/F, bezsenzorové vektorové řízení, režim úspory energie |
| Frekvence spínání | 1,5 kHz-12 kHz Lze nastavit funkci automatického nastavení frekvence spínání: když teplota stoupne, frekvence spínání se automaticky sníží Když se teplota vrátí do normálu, frekvence spínání se vrátí na výchozí hodnotu |
| Schopnost nadproudu | 150% jmenovitý výstupní proud 60s, 200% jmenovitý výstupní proud 2s |
| Řídicí signál | ||
| Signál nastavení frekvence | Integrovaný ovládací panel | Membránový spínač (tlačítko), knoflík rychlosti (potenciometr) |
| Externí signál | Nastavení UP/DOWN, analogový vstup, vícerychlostní, externí panel, sériová komunikace | |
| Řídicí signál Start & Stop | Integrovaný ovládací panel | Tlačítka RUN, STOP |
| Externí signál | Logický vstupní terminál, externí panel, sériová komunikace | |
| Charakteristika řídicího obvodu | ||
| K dispozici vnitřní napájecí zdroj | 10V 24V | 10VDC±5%, maximální proud 10mA, pro referenční potenciometr 24VDC±5%, maximální proud 100mA, pro logický vstupní port |
| Analogový vstup | AI1 | Napěťový analogový vstup: 0-5VDC nebo 0-10VDC, impedance je 30k Proudový analogový vstup: 0/4-20mADC, impedance je 250Ω Rozlišení: 10bitový A/D převod Tovární nastavení: 0-5VDC napěťový vstup |
| AI2 | Napěťový analogový vstup: 0-10VDC nebo vstup PTC sondy Rozlišení: 10bitový A/D převod | |
| Logický vstup | LI1-LI8 | Napájení 0-24VDC Pozitivní logika (zdroj) a negativní logika (sink) jsou volitelné a výchozí tovární nastavení je záporná logika Vpřed, vzad, chod, reset poruchy, vícerychlostní a dalších 69 funkcí je volitelných Produkty 220V 0,4kW-2,2kW a 380V 0,4kW-1,5kW mají pouze 6 kanálů: LI1-LI6 |
| AI1, AI2 Vynucený platný vstup | U měničů pod 11 kW (včetně) lze AI1 a AI2 nastavit jako logické vstupy. F309 a F310 jsou vynucené platné vstupy a jejich konfigurační funkce jsou vždy platné během zapnutí. | |
| Analogový výstup | AO1, AO2 | Napěťový analogový výstup: 0-10VDC, minimální zátěžová impedance je 470Ω Proudový analogový výstup: 0/4-20mA, maximální zátěžová impedance je 700Ω Rozlišení: 8 bitů Výstupní frekvence, výstupní proud, nastavení rychlosti, sériová výstupní data a další funkce jsou volitelné Produkty 220V 0,4kW-2,2kW a 380V 0,4kW-1,5kW mají pouze 1 analogový výstup, konkrétně AO1 |
| Logický výstup | LO, CLO | Otevřený kolektor, maximální proud 100mA, maximální napětí 30VDC Volitelný logický výstup nebo pulzní výstup, tovární nastavení je logický výstup Výstupní frekvence, výstupní proud, nastavení rychlosti a další výstupní funkce jsou volitelné |
| Reléový výstup | T1A, T1B, T1C T2A, T2B, T2C | T1A normálně otevřeno, T1B normálně zavřeno, T1C společný bod T2A normálně otevřeno, T2B normálně zavřeno, T2C společný bod Kapacita kontaktu: 5A@250VAC, 5A@30VDC Porucha, alarm, příchod nastavené frekvence a další funkce jsou volitelné T1A je výchozí porucha, T2A výchozí provoz Produkty 220V 0,4kW-2,2kW a 380V 0,4kW-1,5kW mají pouze 1 reléový výstup, tedy TA TB TC |
| Sériová komunikace | MODBUS-RTU, 2-drát RS-485, terminálové rozhraní | |
| Elektrické charakteristiky | |
| Ochrana AC Drive | Ochrana před ztrátou vstupní fáze, Ochrana před ztrátou výstupní fáze, Detekce nedostatečného zatížení, Ochrana proti přetížení, Podpěťová ochrana, Přepěťová ochrana, Nadproudová ochrana, Ochrana proti přehřátí, Ochrana proti zkratu fáze |
| Ochrana motoru | Tepelná ochrana motoru, Omezení proudu motoru, Přetížení motoru, Zkrat motoru |
| Elektrické charakteristiky | |||
| Úroveň ochrany | IP20 | Okolní vlhkost | 95 % žádná kondenzace nebo akumulace vody |
| Pracovní/skladovací teplota | -10~40°C/-20~60°C | Nadmořská výška | Pod 1000m |
| Způsob chlazení | Nucené chlazení vzduchem | Místo instalace | Vnitřní |
