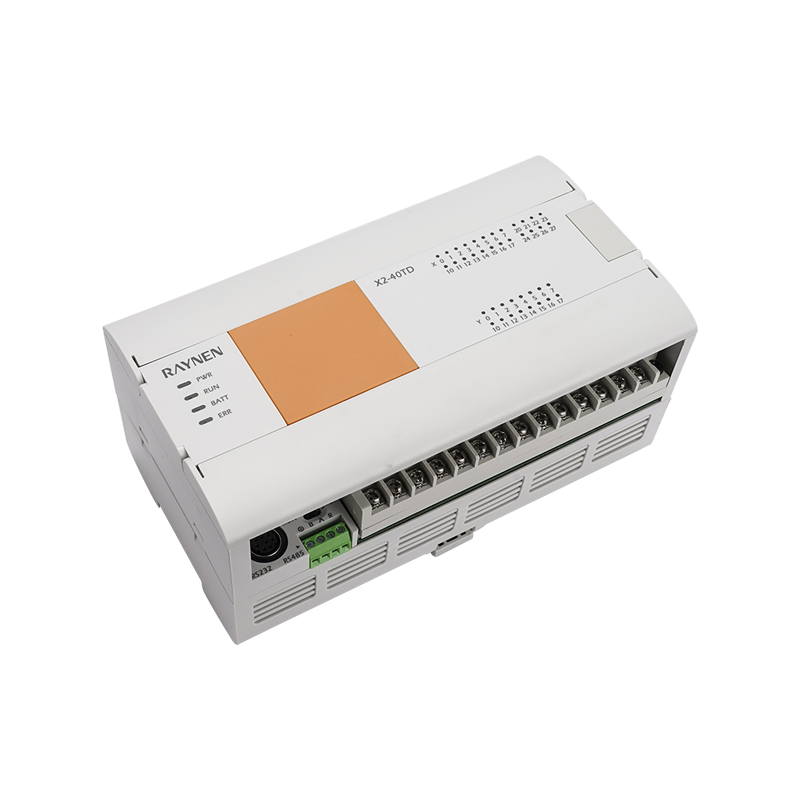

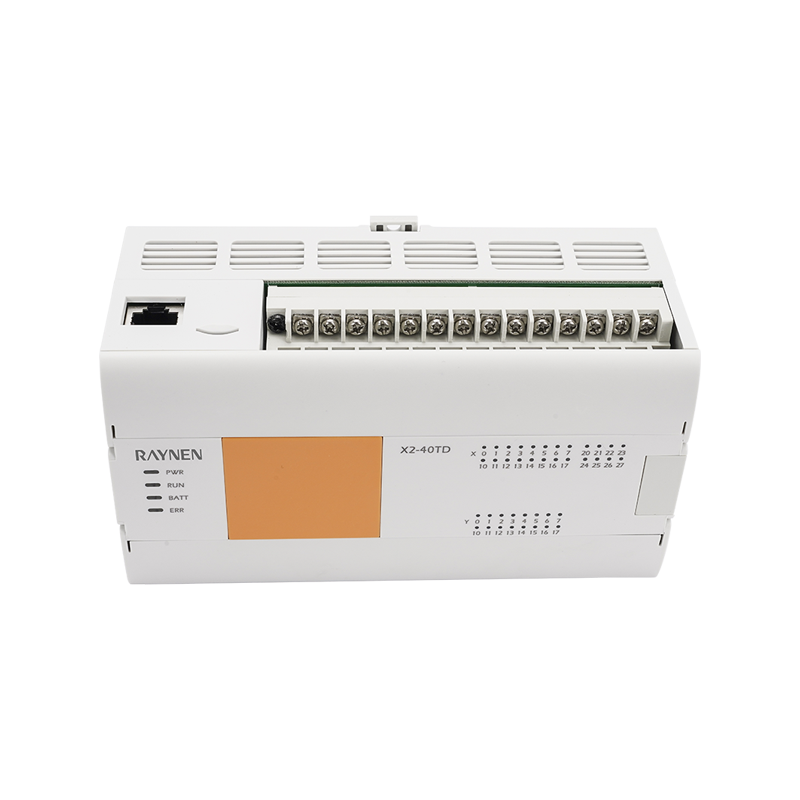

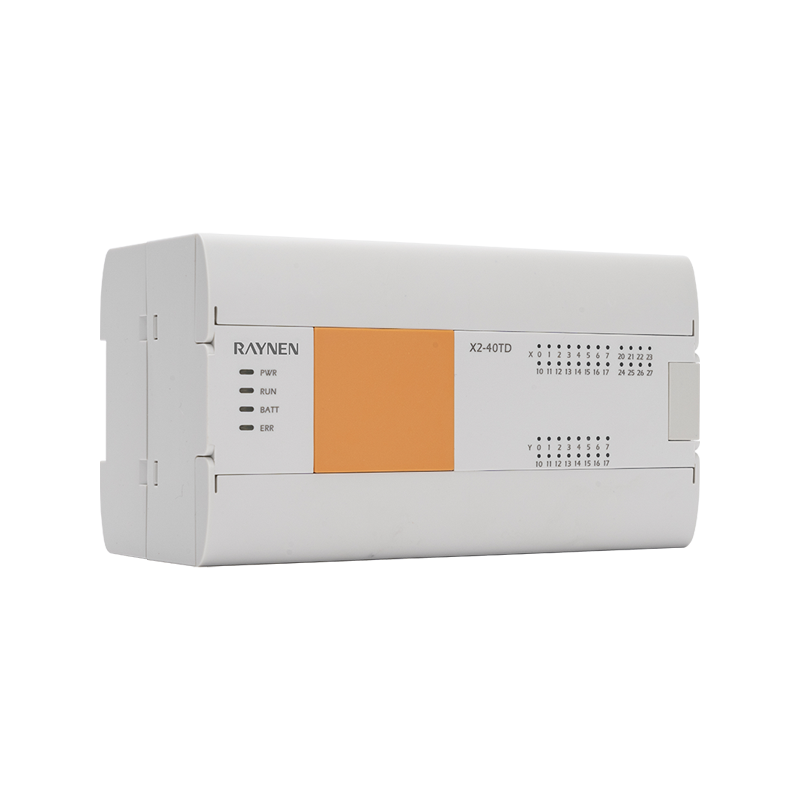

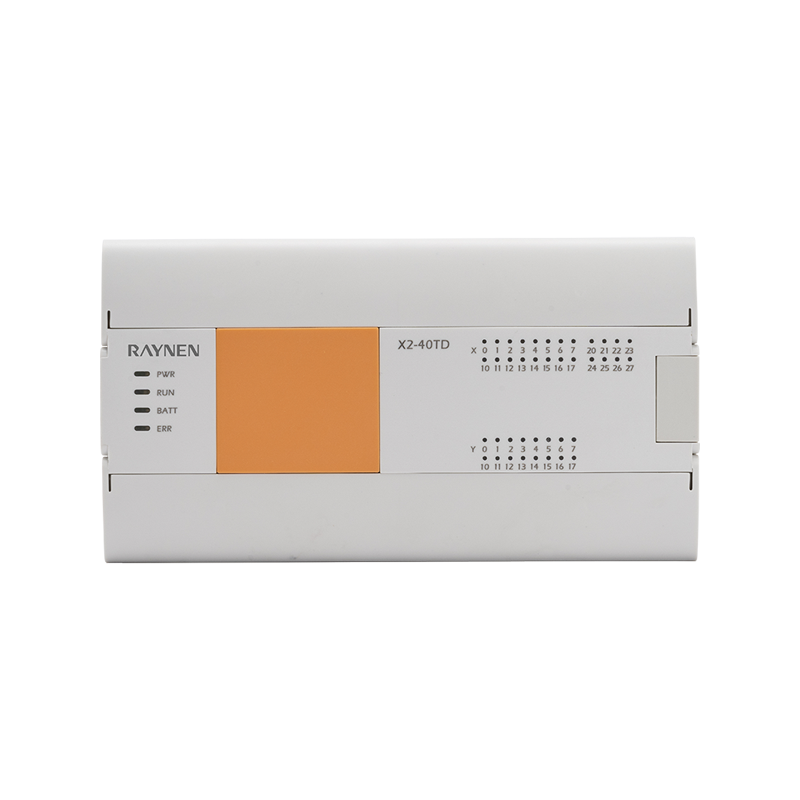

Shrnutí produktu
| | • S lineární interpolací, dvouosým vysokorychlostním pulsním výstupem, vysokorychlostním počítáním a další funkcí řízení pohybu • Hodiny v reálném čase, data o výpadku proudu jsou trvale uložena • Podporuje rozšiřující desku BD a lze ji rozšířit až na 7 modulů |
Výhoda
| | | | |
| Rozhraní | Vstup/výstup | Rozšiřující karta | BD deska |
| Integrovaný síťový port RS232/485 | 2-kanálový vysokorychlostní čítač 2-osý 60K vysokorychlostní pulz | Rozšířeno Max 7 modulů | Podpora 1 desky BD |
Modelová nomenklatura

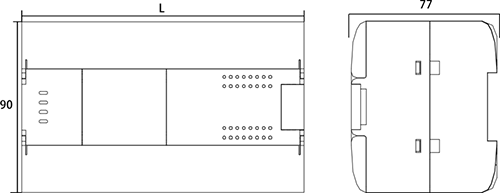

Velikost produktu (jednotka: mm)
 |
|
Parametr
| Položka | Specifikace napájení | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Napájecí napětí | 10W | 12W | 12W | 14W |
| Rozsah napětí | DC 24V | |||
| Umožněte okamžitý výpadek proudu | DC 20,4~28,8V | |||
| Napájecí pojistka | Při přechodných výpadcích napájení pod 5 ms bude operace pokračovat | |||
| Impulzní proud | 60V 2A | |||
| DC 24V given power | 12A, 0,5 ms pod/28,8 V DC | |||
| DC 5V vestavěné napájení | 300 mA níže | |||
| Položka | Specifikace napájení | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Vstupní číslo | 14 | 16 | 24 | 36 | |
| Vysokorychlostní počítadlo | Jednofázový 200KHz[3 ks], AB fáze 100KHz[3 ks] | ||||
| Typ vstupu | Typ dřezu/typ zdroje | ||||
| Napětí vstupního signálu | Typ zdroje DC: DC20,4V~28,8V | ||||
| Vstupní impedance | X0-X5 | 3,3 tis | |||
| X6-X7 | 5,6 tis | 3,3 tis | |||
| X10 výše | - | 5,6 tis | |||
| Na vstupní indukční proud | X0-X5 | 5 mA výše | |||
| X6-X7 | 4 mA | 5 mA výše | |||
| X10 výše | - | 4 mA above | |||
| OFF Vstupní indukční proud | 1 mA níže | ||||
| Doba odezvy vstupu | ＜4,5 ms | ||||
| Forma vstupního signálu | Žádný napěťový kontaktní vstup | ||||
| Sink vstup: NPN tranzistor s otevřeným kolektorem | |||||
| Vstup zdroje: PNP tranzistor s otevřeným kolektorem | |||||
| Izolace vstupní smyčky | Izolace optočlenu | ||||
| Zobrazení vstupních akcí | LED na panelu se rozsvítí, když je optočlen buzen | ||||
| Položka | Specifikace napájení | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Číslo výstupu | 10 | 16 | 16 | 24 | |
| Pulzní frekvence (Max) | Jednostranná 2osá 200K | ||||
| Typ výstupu | Tranzistorový/Netěsný výstup | ||||
| Externí napájení | DC 5~30V | ||||
| Maximální zatížení | Odporová zátěž | 0,5A/cesta | |||
| Indukční zátěž | 12W/DC24V | ||||
| Zatížení lampy | 5W/DC24V | ||||
| Střední zátěž | 5mA (DC5~24V) | ||||
| Doba odezvy | OFF→ON | Vysoká rychlost: 5 μs níže/10 mA výše (DC5 ~24V) | |||
| Běžné: 0,2 ms pod/200 mA nad (DC24V) | |||||
| ON→OFF | Vysoká rychlost: 5 μs níže/10 mA výše (DC5 ~24V) | ||||
| Běžné: 0,2 ms pod/200 mA nad (DC24V) | |||||
| Izolace smyčky | Izolace optočlenu | ||||
| Zobrazení výstupních akcí | LED na panelu se rozsvítí, když je optočlen buzen | ||||
Zdroje softwarových komponent
| Položka | Výkon | |
| Vstupní relé X | 256 bodů | X0~X377 |
| Výstupní relé Y | 256 bodů | Y0~Y377 |
| Pomocné relé M | 7680 bodů | M0~Latch start (Nastavení oblasti bez přidržení) |
| Začátek až konec západky (Nastavit oblast pozastavení napájení, Max M1023) | ||
| Konec západky ~M7679 (pevná oblast přidržení napájení) | ||
| Speciální pomocné relé SM | 512 bodů | SM8000~SM8511 |
| Stavové relé S | 4096 bodů | S0~S4095 |
| časovač T | 200 bodů | T0~T199 (100 ms časová základna) |
| T192~T199 (specializace podprogramů) | ||
| 46 bodů | T200~T245 (časová základna 10 ms) | |
| 4 bod | T246~T249(1ms kumulativní typ) | |
| 6 bodů | T250~T255 (100 ms kumulativní typ) | |
| 256 bodů | T256~T511 (1ms časová základna) | |
| Počítadlo 16 bit | 200 bodů | C0~C199 |
| Počítadlo 32 bit | 56 bodů | C200~C234 |
| Vysokorychlostní počítadlo | - | C235~C255 |
| Datový registr D | 8000 bodů | D0~D7999 |
| Speciální datový registr SD | 512 bodů | SD8000~SD8511 |
| Indexový registr | 16 bodů | V0~V7, Z0~Z7 |
| Rozšiřující registr | 32768 bodů | R0~R32767 |
| Ukazatel | 4096 bodů | P0~P4095 |
| Přerušeno | 6 bodů | I00*~I50* Přerušení vstupu |
| 3 bod | I6**~I8** Přerušení časování | |
| 6 bodů | I010~I060 Přerušení vysokorychlostního čítače | |
| Hlavní ovládání s vnořováním | 8 bodů | N0~N7 |
| konstantní K | - | 16bitový rozsah: -32768~ 32767, 32bitový rozsah: -2147483648~ 2147483647 |
| konstantní H | - | 16bitový rozsah: 0~FFFF, 32bitový rozsah: 0~FFFFFFFF |
| Skutečné číslo (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Řetězec znaků | - | Maximální délka půlrohového znaku orámovaného " " je 32 znaků |
Vysokorychlostní počítadlo
| Vstup Distribuce | Jednofázové jednofázové počítadlo | Čítač fáze AB | Čítač fáze AB | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
