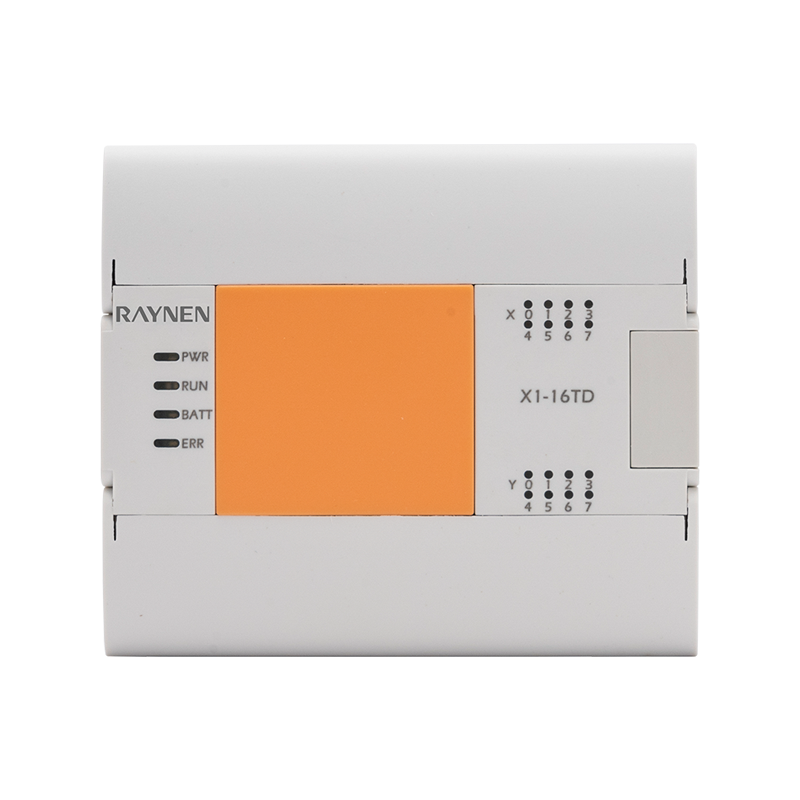

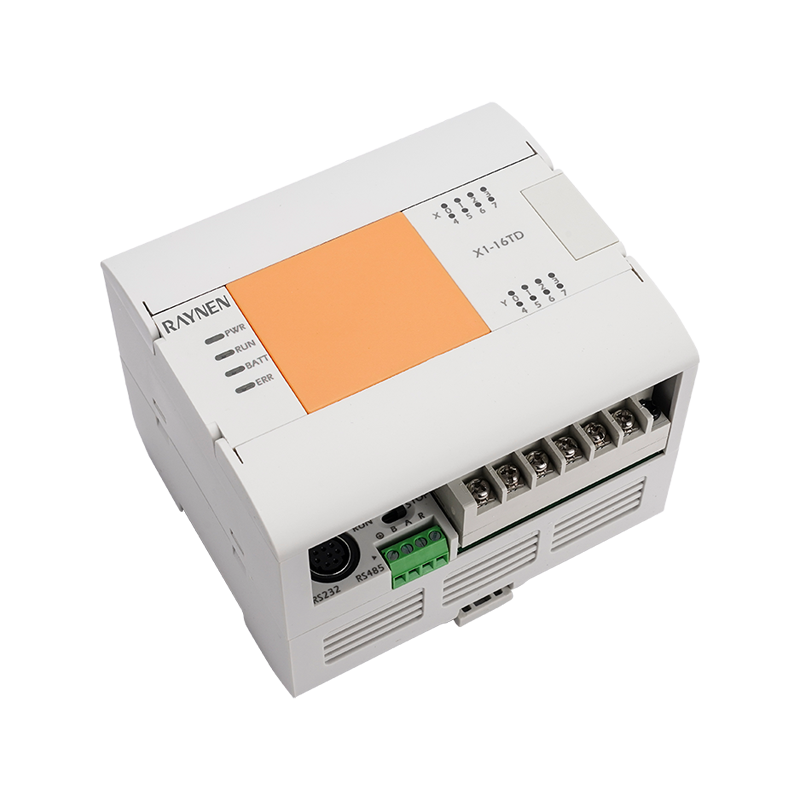

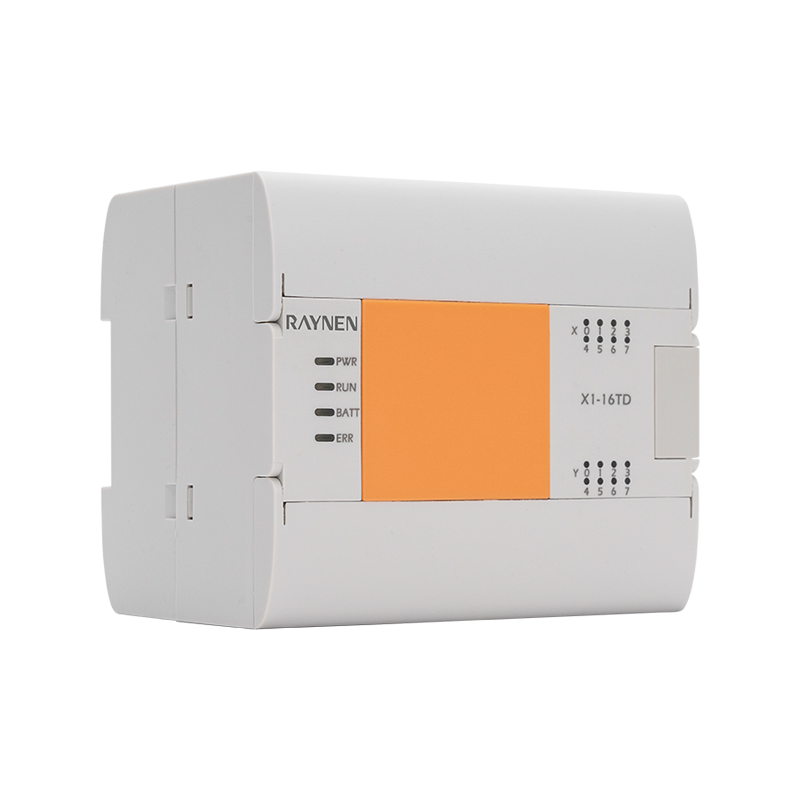

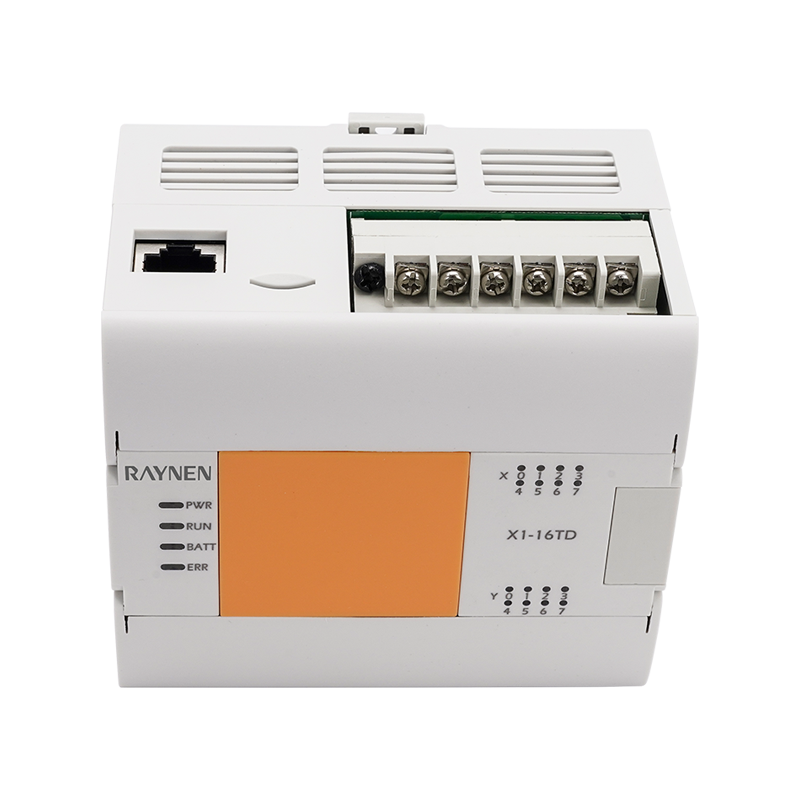

Shrnutí produktu
|
| • S jednoduchými funkcemi ovládání pohybu, jako je pulzní výstup a vysokorychlostní počítání • S vysokorychlostním počítáním, 3osým 100kHz vysokorychlostním pulzním výstupem a dalšími funkcemi řízení pohybu (volitelné) • Hodiny reálného času, trvalé úložiště dat při vypnutí • Podporuje jednu desku BD |
Výhoda
| | | |
| Rozhraní | Vstup/výstup | BD deska |
| Integrovaný síťový port RS232/485 | 2-kanálový vysokorychlostní čítač 2-osý 60K vysokorychlostní pulz 3osý 100kHz vysokorychlostní puls (volitelné) | Podpora 1 desky BD |

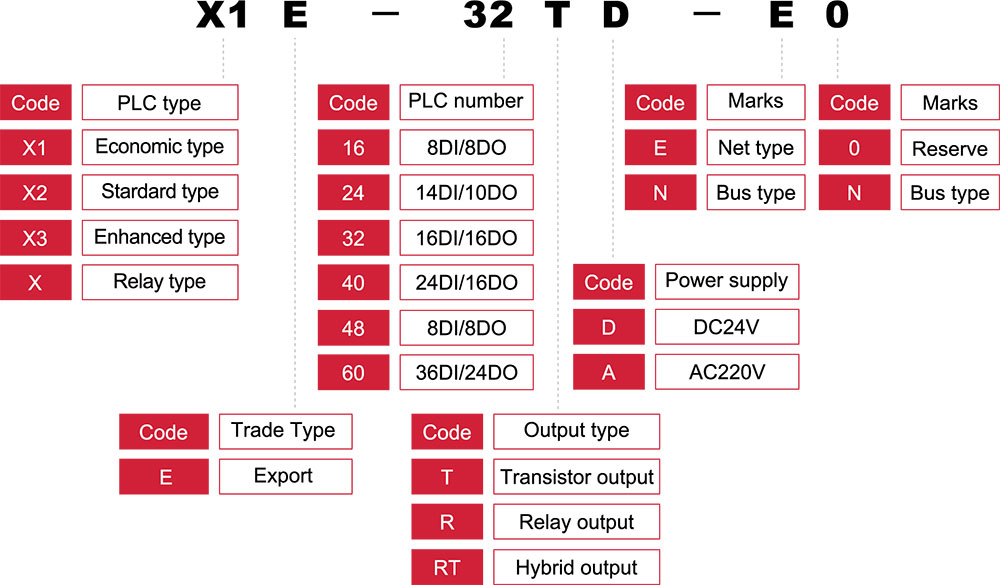

Modelová nomenklatura

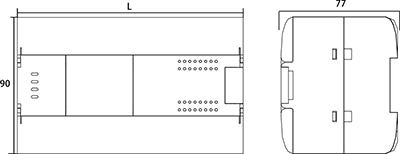

Velikost produktu (jednotka: mm)
 |
|
Parametr
| Položka | Specifikace napájení | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Spotřeba energie | 6W | 7W | 8W | 9W | 11W |
| Napájecí napětí | DC 24V | ||||
| Napájecí napětí range | DC20,4~28,8V | ||||
| Povoleno okamžitě doba výpadku proudu | Při přechodných výpadcích napájení pod 5 ms bude operace pokračovat | ||||
| Pojistka napájení | 60V 2A | ||||
| Rázový proud | 12A, 0,5ms pod/28,8V DC | ||||
| DC 24V power supply | Pod 300 mA | ||||
| Teplota pracovního prostředí | -10℃~60℃ (horizontální instalace), -10℃~50°℃ (vertikální instalace) | ||||
| Teplota přepravního prostředí | -20℃~ 80°C | ||||
| Okolní relativní vlhkost | 5~95 %, nekondenzující (RH úroveň 2, odpovídá lEC61131-2) | ||||
| Úroveň ochrany | IP20 | ||||
| Elektromagnetická kompatibilita | Potlačení hluku, odpovídá EC61000-6-2 | ||||
| Mechanická úroveň (vibrace) | IEC60068, Část 2-6/10 až 58 Hz | ||||
| Vydržet napětí | AC1,5kV 1 min, Mezi každou svorkou a zemnicí svorkou | ||||
| AC500V 1 min, Mezi každou svorkou a zemnicí svorkou | |||||
| Izolační odpor | Po měření měřičem izolačního odporu DC500V je mezi každou svorkou a zemnící svorkou více než 5MΩ | ||||
| Uzemnění | Uzemnění typu D (uzemňovací odpor: méně než 100Ω), neumožňují společné uzemnění se silnoproudým systémem | ||||
| Prostředí použití | Žádný žíravý, hořlavý plyn, vodivý prach (prach) není vážný | ||||
| Nadmořská výška použití | 2000M pod (nelze použít v prostředí s tlakem vyšším než atmosférický tlak, jinak může nastat) | ||||
| Položka | Specifikace napájení | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Vstupní číslo | 8 | 14 | 16 | 24 | 36 | |
| Vysokorychlostní číslo | fáze signálu 60 kHz (2 cesta) fáze AB 30 kHz (1 cesta) | |||||
| Typ připojení vstupu | Odnímatelná svorkovnice (šroub M3) | |||||
| Typ vstupu | Typ dřezu/typ zdroje | |||||
| Napětí vstupního signálu | DC napájení: DC20,4V~28,8V | |||||
| Vstupní impedance | X0-X2 | 2,4 tis | ||||
| X3 výše | 5,6 tis | |||||
| Na vstupní indukční proud | X0-X2 | 5 mA výše | ||||
| X3 výše | 2,4 mA výše | |||||
| OFF Vstupní indukční proud | 1 mA níže | |||||
| Doba odezvy vstupu | Ne více než 4,5 ms | |||||
| Forma vstupního signálu | Žádný napěťový kontaktní vstup | |||||
| Sink vstup: NPN tranzistor s otevřeným kolektorem | ||||||
| Izolace vstupní smyčky | Vstup zdroje: PNP tranzistor s otevřeným kolektorem | |||||
| Izolace optočlenu | ||||||
| Zobrazení vstupních akcí | LED na panelu se rozsvítí, když je optočlen buzen | |||||
| Položka | Specifikace napájení | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Číslo výstupu | 8 | 10 | 16 | 20 | 24 | |
| Pulzní frekvence (Max) | Jeden terminál 2 hřídel 60 kHz | |||||
| Typ výstupního připojení | Odnímatelná svorkovnice (šroub M3) | |||||
| Typ výstupu | Tranzistorový/drainový výstup | |||||
| Externí napájení | DC 5~30V | |||||
| Maximální zatížení | Odporová zátěž | 0,5A/jeden bod; 0,8A/4 bod | ||||
| Indukční zátěž | 12W/DC24V | |||||
| Zatížení lampy | Vysoká rychlost: 2W/DC24V, běžná: 5W/DC24V | |||||
| Střední zátěž | 5mA (DC5 ~24V) | |||||
| Otevřený svodový proud | 0,1 mA pod/DC 30V | |||||
| na-odpor | Vysokorychlostní bod 0,3Ω typická hodnota (Max 0,6Ω) | |||||
| Doba odezvy | OFF→ON | Vysoká rychlost: 10us pod/10mA nahoře (DC5 ~24V) | ||||
| Běžné: 0,2 ms pod/200 mA nad (DC24V) | ||||||
| ON→OFF | Vysoká rychlost: 10us pod/10mA nahoře (DC5 ~24V) | |||||
| Běžné: 0,2 mspod/200 mA nad (DC24V) | ||||||
| Izolace smyčky | Izolace optočlenu | |||||
| Zobrazení výstupních akcí | LED na panelu se rozsvítí, když je optočlen buzen | |||||
| Přenosová vzdálenost masky | 500M (společný výstup) | |||||
| demaskovaná přenosová vzdálenost | 150M (společný výstup) | |||||
Zdroje softwarových komponent
| Položka | Výkon | |||
| Režim provozního řízení | Metoda opakovaného spouštění uložených programů (vyhrazená LSl) s funkcí přerušení | |||
| Režim řízení vstupu/výstupu | Režim dávkového zpracování (při provádění instrukce END), vstupní a výstupní obnovovací instrukce, funkce zachycení pulzu | |||
| Programovací jazyk | Režim symbolů relé krokový žebříkový režim (může být reprezentován SFC) | |||
| Hodiny reálného času | Funkce hodin | Zabudování 2000-2099, Roční chyba není větší než 5 minut/25°C | ||
| Paměť programu | Maximální kapacita paměti | 32000 kroků lze nastavit parametry, zapisovat komentáře a registry souborů do paměti programu | ||
| Kapacita/model vestavěné paměti | Paměť 32 000 kroků/RAM, chráněno heslem | |||
| Funkce zápisu za běhu | ne | |||
| Typ instrukce | Základní instrukce | 27typ instrukcí sekvenčního řízení, 2typ instrukcí žebříkového diagramu | ||
| Návod k aplikaci | 218 druhů 497 typ | |||
| Aritmetika rychlost zpracování | Základní příkaz | 0,065μs/instrukce | ||
| Vstupní/výstupní číslo | Počet vstupních bodů pro rozšířené použití | 256 bodů | Celkový počet vstupních a výstupních bodů nepřesahuje 256 bodů | |
| Počet výstupních bodů pro rozšířené použití | 256 bodů | |||
| Vstupně-výstupní relé | Vstupní relé | 256 bodů | Vstup a výstup celkem 256 bodů | |
| Výstupní relé | 256 bodů | |||
| Pomocné relé | Společný | M0~M7679 | 7680 bodů | Společný/retention Settings can be changed through parameters |
| Udržení | M500~M1023 | 524 bodů | ||
| stát | Společný | S0~S4095 | 4096 bodů | Společný/retention Settings can be changed through parameters |
| Udržení | S500~S999 | 500 bodů | Společný/retention Settings can be changed through parameters | |
| Časovač | Typ 100 ms | T0~T199 | 200 bodů | 0,1 až 3276,7 s |
| Typ 10 ms | T200~T245 | 46 bodů | 0,01~327,67s | |
| 1 ms Kumulativní typ | T246~T249 | 4 bod | 0,001~32,767S | |
| 100 ms Kumulativní typ | T250~T255 | 6 bodů | 0,1 až 3276,7 s | |
| Typ 1 ms | T256~T511 | 256 bodů | ||
| Počítadlo | Obecné zvýšení | C0~C99 | 100 bodů | 0,001~32,767s |
| (16-bit) [Změnitelné] | Společný/retention Settings can be changed through parameters | |||
| Udržení increasing (16-bit) [proměnné] | C100~C199 | 100 bodů | ||
| Společný duplexing | C200~C219 | 20 bodů | Společný/retention Settings can be changed through parameters | |
| (32 bit) [Změnitelné] | ||||
| Udržení duplexing (32 bit) [proměnné] | C220~C255 | 36 bodů | ||
| Registr dat | Společný | D0~D7999 | 8000 bodů | Společný/retention Settings can be changed through parameters |
| Udržení | D200~511 | 312 bodů | ||
| Rozšiřující registr | Hlavní ovládání | P0~P1023 | 1024 bodů | CJ příkaz, použit příkaz CALL |
| Ponter | Hlavní ovládání | NE~N7 | 8 bodů | Použitý příkaz MC |
| Hnízdo | Hlavní ovládání | 16 bit | -32,768~ 32,767 | |
| stát | 10 desetinné číslo (K) | 32 bit | -2,147,483,648~ 2,147,483,647 | |
| 16 hexadecimální číslo (H) | 16 bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| reálné číslo (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40×1038 | ||
| Řetězec znaků ( "") | Řetězec znaků | Zadejte pomocí znaků v """". v instrukci lze v konstantě použít maximálně 32 znaků polovičního rohu | ||
Vysokorychlostní počítadlo
| Vstup Distribuce | Jednofázové jednofázové počítadlo | Čítač fáze AB | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
