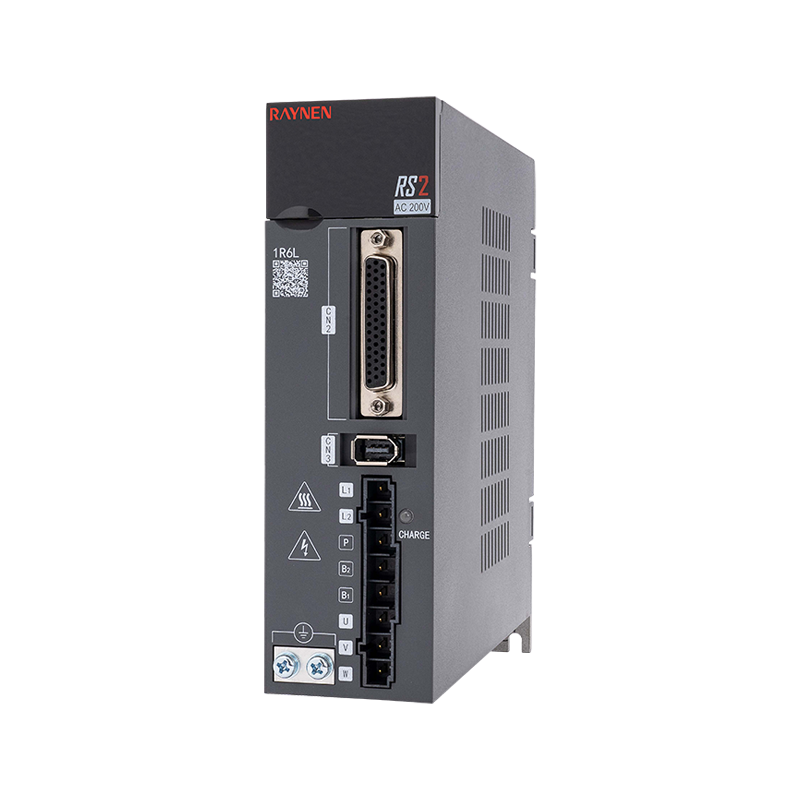

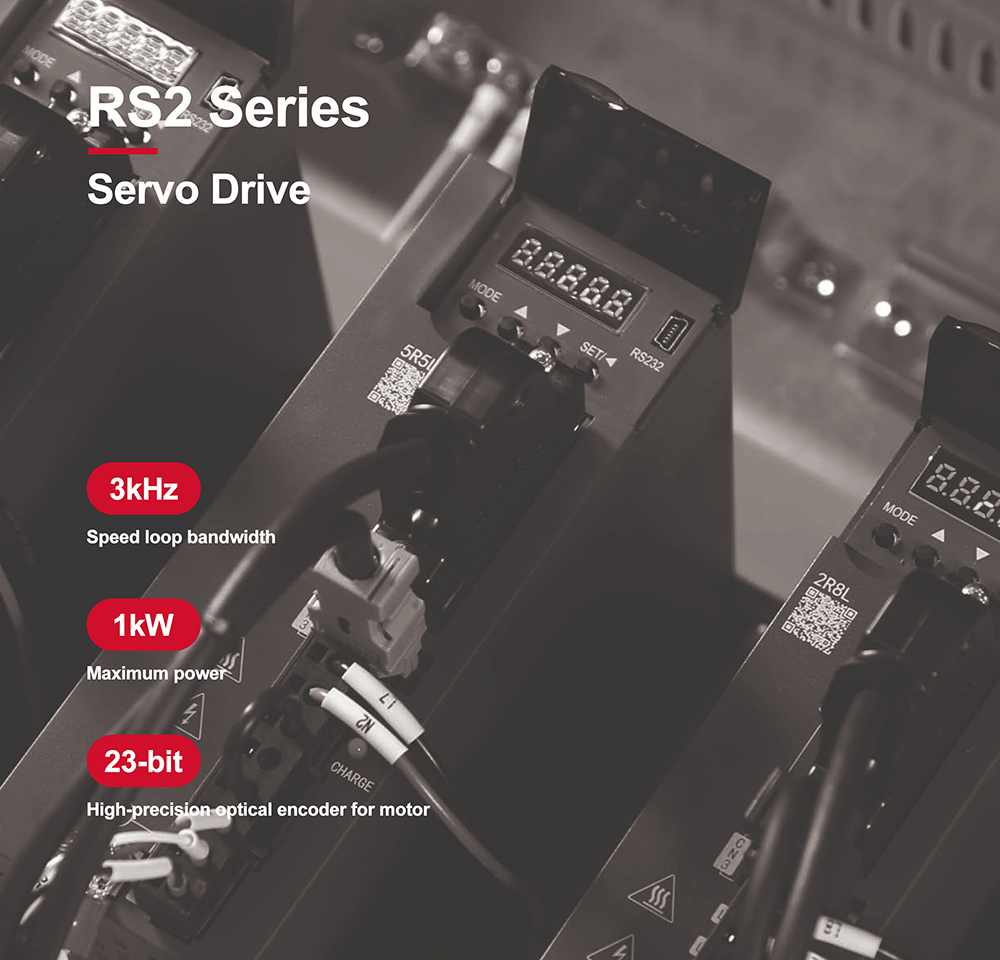

Servopohon RS2

Velikost A

Velikost B

Ne.

Jméno

Ne.

Jméno

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Brzda

6

Brzda

7

U, V, W

7

U, V, W

8

Zemní šroub

8

Zemní šroub

9

NABÍJET

9

NABÍJET

10

CN4/CN5

10

CN4/CN5

Popis:

① -: Sedmisegmentový digitální displej

②mini USB: rozhraní RS232, připojené k PC

③CN2: Konektor výstupního/vstupního signálu, připojený k programovatelnému řadiči (PLC) nebo řídicím I/O

④CN3: Rozhraní kodéru, připojené ke kodéru na servomotoru

⑤L1, L2: Napájecí zdroj hlavního obvodu, připojený k jednofázovému napájecímu zdroji (200~240VAC, napájení 50/60Hz)

⑥Brzda: Použijte externí brzdný rezistor

⑦U, V, W: Výstup servopohonu, připojený ke konektoru napájení motoru (U, V, W)

⑧Uzemňovací šroub: Připojte k uzemnění napájení a uzemnění motoru

⑨CHARGE: Kontrolka napájení

⑩CN4/CN5: 485 komunikační port

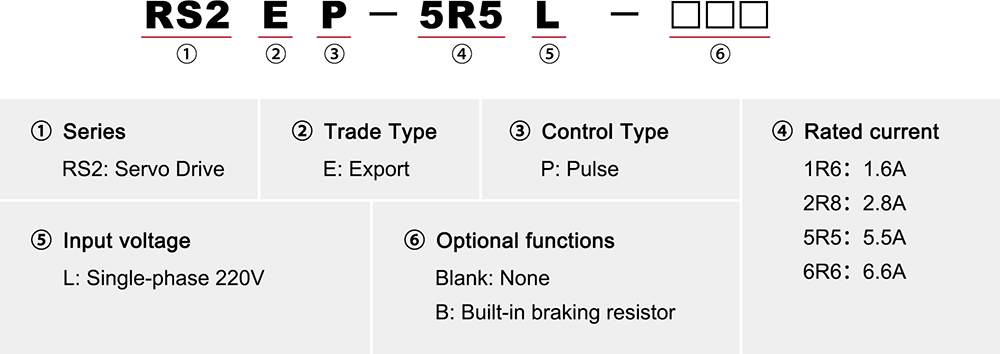

Elektrické specifikace jednofázového pohonu 220V

Položka

Velikost A

Velikost B

Model

1R6L

2R8L

5R5L

6R6L

Kapacita zdroje [kVA]

0.5

1

1.7

2

Trvalý výstupní proud [Arms]

1.6

2.8

5.5

6.6

Okamžitý maximální výstupní proud [Arms]

5.9

9.3

16.9

17

Hlavní okruh

Trvalý vstupní proud [Arms]

2.4

5

8.7

11

Hlavní okruh power supply

Jednofázové 200~240VAC, -15%~10%, 50/60Hz

Řídicí smyčka

Napájení řídicího obvodu

Napájení přípojnic, sdílený vstup napájení a usměrnění

Ztráta výkonu

Hlavní okruh power loss [W]

30.5

41

60.8

66.2

Ztráta výkonu řídicího obvodu [W]

Brzdný odpor

Brzda resistor function

Volitelné

Hodnota odporu [Ω]

50

50

50

50

Kapacita [W]

30

30

50

50

Externí minimální povolená hodnota odporu [Ω]

50

45

40

40

Způsob chlazení

Přirozené chlazení

Chlazení vzduchem

Úroveň přepětí

OVC III

Velikost A

Velikost B
