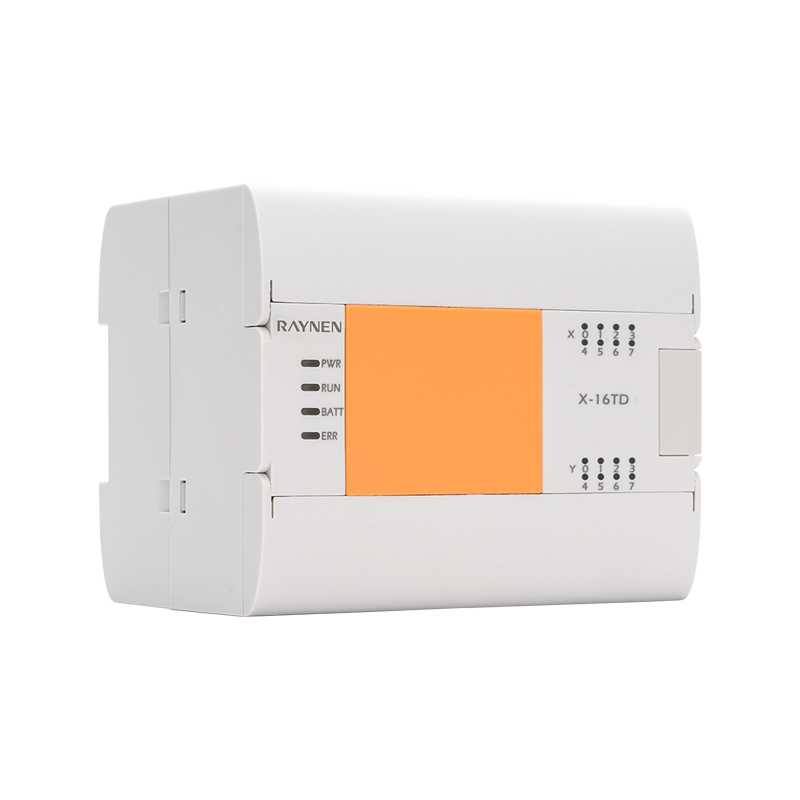

Shrnutí produktu
| | • S efektivním zpracováním dat, třemi vysokorychlostním počítáním a dalšími funkcemi • Hodiny v reálném čase, údaje o energii jsou trvale uloženy • Podporujte jednu desku BD a maximálně rozšiřte až 7 modulů |
Výhoda
| | | | |
| Rozhraní | Vstup/výstup | Rozšiřující karta | BD deska |
| Integrovaný síťový port RS232/485 | 3-cestný vysokorychlostní čítač | Rozšířeno Max 7 modulů | Podpora 1 desky BD |
Modelová nomenklatura
Velikost produktu (jednotka: mm)
| |
|
Parametr
| Položka | Specifikace napájení | |||||
| XE-16RA | XE-24RA | XE-32RA | XE-40RA | XE-60RA | ||
| Spotřeba energie | 10W | 12W | 12W | 113 W | 14W | |
| Pracovní napětí | Minimální hodnota | 100VAC | ||||
| Střední hodnota | 220VAC | |||||
| Maximální hodnota | 240VAC | |||||
| Omezte vstupní napětí | AC 85V~AC100V, AC 240V~AC264V | |||||
| Umožněte okamžitý výpadek proudu | Při přechodných výpadcích napájení pod 5 ms bude operace pokračovat | |||||
| Napájecí pojistka | 60V 2A | |||||
| Impulzní proud | 12A, 0,5 ms pod/28,8 V DC | |||||
| DC24V daný výkon | 300 mA níže | |||||
| DC 5V vestavěné napájení | 800 mA níže | |||||
| Položka | Specifikace napájení | |||||
| XE-16RA | XE-24RA | XE-32RA | XE-40RA | XE-60RA | ||
| Vstupní číslo | 8 | 14 | 16 | 24 | 36 | |
| Vysokorychlostní počítadlo | jednofázový 200KHz [3 ks]; AB fáze 100 kHz [3 ks] | |||||
| Typ vstupu | PNP/NPN | |||||
| Napětí vstupního signálu | Typ zdroje DC: DC20,4V~28,8V | |||||
| Vstupní impedance | X0-X5 | 3,3 tis | ||||
| X6-X7 | 5,6 tis | 3,3 tis | ||||
| X10 výše | - | 5,6 tis | ||||
| Na vstupní indukční proud | X0-X5 | 5 mA výše | ||||
| X6-X7 | 4 mA | 5 mA výše | ||||
| X10 výše | - | 4 mA výše | ||||
| OFF Vstupní indukční proud | 1 mA výše | |||||
| Doba odezvy vstupu | ＜4,5 ms | |||||
| Forma vstupního signálu | Žádný napěťový kontaktní vstup | |||||
| Sink vstup: NPN tranzistor s otevřeným kolektorem | ||||||
| Vstup zdroje: PNP tranzistor s otevřeným kolektorem | ||||||
| Izolace vstupní smyčky | Izolace optočlenu | |||||
| Zobrazení vstupních akcí | LED na panelu se rozsvítí, když je optočlen buzen | |||||
| Položka | Specifikace napájení | ||||
| XE-16RA | XE-24RA | XE-32RA | XE-40RA | XE-60RA | |
| Číslo výstupu | 8 | 10 | 16 | 16 | 24 |
| Typ výstupu | Suchý kontakt | ||||
| Jmenovité napětí | 220VAC | ||||
| Rozsah napětí | 5~30VDC 5~250VAC | ||||
| Rázový proud (Max) | 5A 4s 10% Zátěž | ||||
| Jmenovitý proud na bod (Max) | 2A | ||||
| Zatížení lampy [max] | 30W DC/200W AC | ||||
| Doba odezvy (24V, 2K zátěž) | 10 ms | ||||
| odpor [připojovací bod] | 0,22 (max. při novém) | ||||
| Pulzní frekvence [Max] | 1 Hz | ||||
| Mechanický životní cyklus | 10000000 (bez zatížení) | ||||
| Kontaktní život | 100 000 (jmenovité zatížení) | ||||
| štít | 500 m (normální výkon) | ||||
| odštípnout | 150 m (normální výkon) | ||||
Zdroje softwarových komponent
| Jméno | Obsah | Typ měkké součásti | Obsah |
| X | 256 bodů | Bitový prvek | X0~X377 |
| Y | 256 bodů | Bitový prvek | Y0~Y377 |
| M | 7680 bodů | Bitový prvek | M0~M7679 |
| SM | 512 bodů | Bitový prvek | SM8000~SM8511 |
| S | 4096 bodů | Bitový prvek | S0~S4095 |
| V | 8 bodů | Slovo prvek | V0~V7 |
| Z | 8 bodů | Slovo prvek | Z0~Z7 |
| T | 512 bodů | Slovo prvek | T0~T511 |
| C | 200 bodů | 16bitový slovní prvek | C0~C199 |
| C (32 bitů) | 56 bodů | 32bitový prvek slova | C200~C255 |
| D | 8000 bodů | Slovo prvek | D0~D7999 |
| SD | 512 bodů | Slovo prvek | SD8000~SD8511 |
| R | 32768 bodů | Slovo prvek | R0~R32767 |
| Vstupní přerušení | 8 bodů | | I00*~I07* |
| Přerušení časovače | 3 bod | | I6**~I8** |
| Počítadlo přerušení | 6 bodů | | I010~I060 |
| Hlavní ovládání s vnořováním | 8 bodů | | N0~N7 |
| Ukazatel P | 4096 bodů | | P0~P4095 |
| Konstantní K | | | 16bitový rozsah: -32768~ 32767 |
| | | 32 bit zvonilo | |
| | | -2147483648~ 2147483647 | |
| Konstantní H | | | 16bitový rozsah: 0~FFFF |
| | | 32 bit zvoniloe: 0~FFFFFFFF | |
| Skutečné číslo (E) | | | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Řetězec znaků | | | Polorohový znak orámovaný " " s maximálně 32 znaky |
Vysokorychlostní počítadlo
| Vstup Distribuce | Jednofázové jednofázové počítadlo | Čítač fáze AB | Čítač fáze AB | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X4 | | | | | U/D | | | S | | | U | | | | | A |
| X5 | | | | | | U/D | | | | | D | | | | | B |
