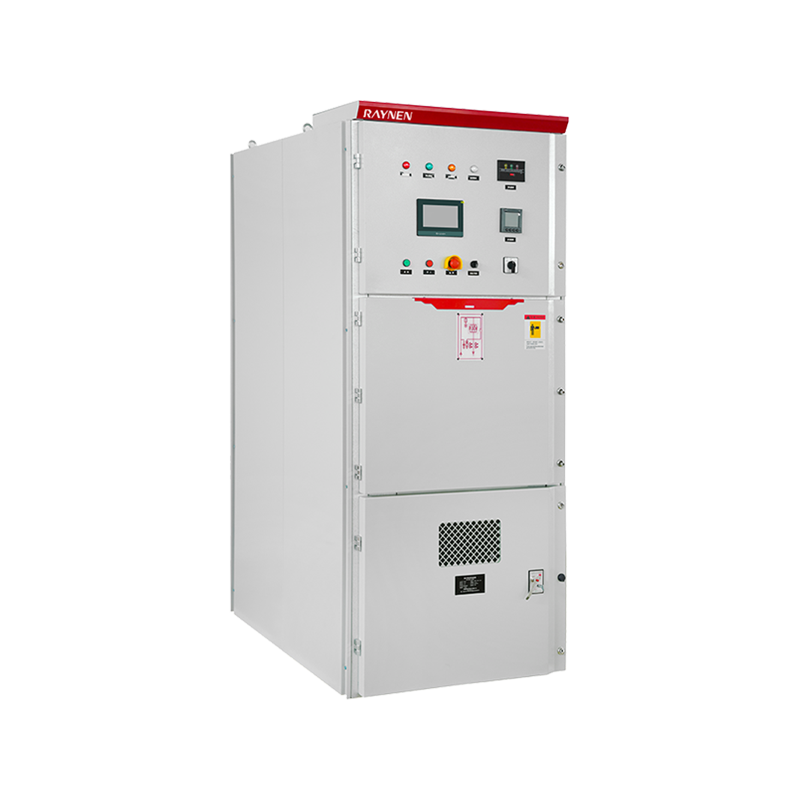

Shrnutí produktu
● Standardní skříň kyn28, navržená přísně V souladu s ochrannými normami
● Spoušť optických vláken
● Režim získávání PT, stabilnější než elektronický režim
● Dodržujte mezinárodní specifikace vysokonapěťových elektrických zařízení
● Vysokonapěťová a nízkonapěťová část jsou zcela izolované, bezpečné a spolehlivé
● Škálovatelné rozhraní šarže
Specifikace
 | Parametrické | |
| Model | RSE1000-6-5000 | |
| Jmenovité napětí | 6 kV | |
| Jmenovitý P (kW) | 5000 | |
| Jmenovitý proud (A) | 600 | |
| Velikost (Š*V*H mm) | Přizpůsobitelné | |

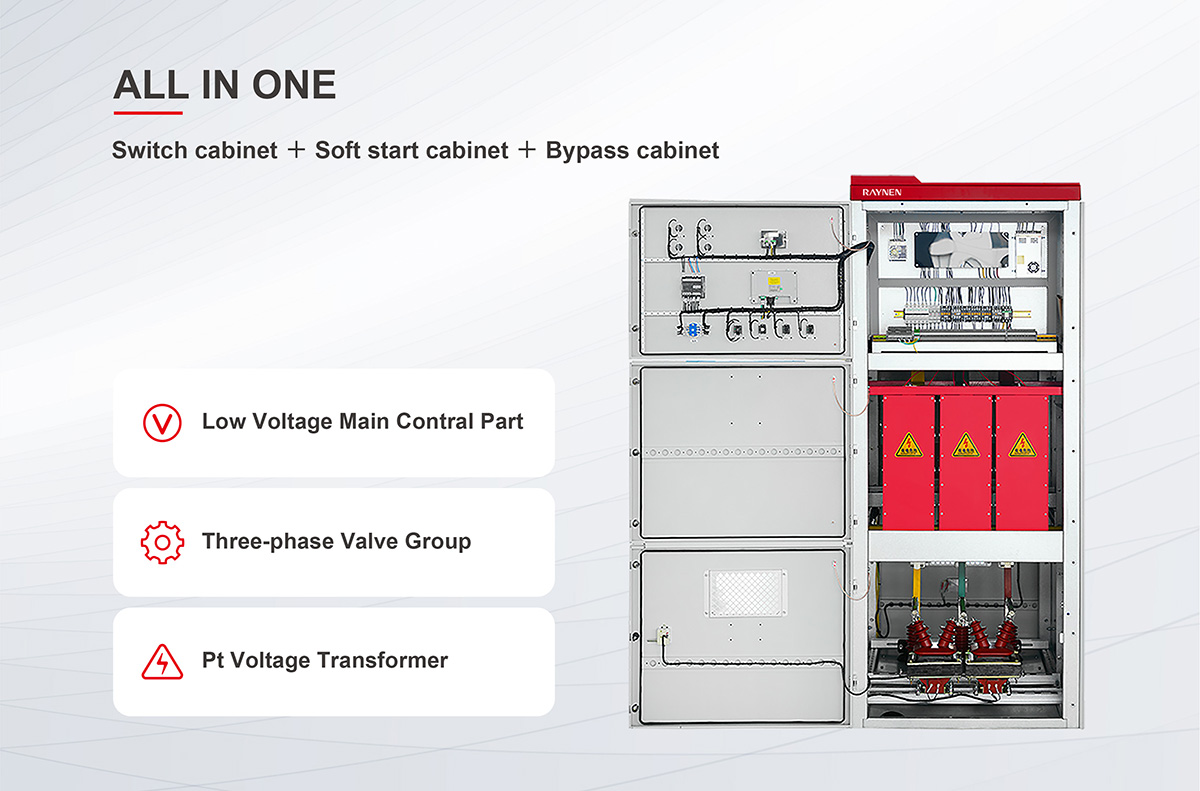

 | Modulární design pro snadnou instalaci a údržbu. Dále je zvýšena pevnost izolace |
| | Snadná instalace, ladění a použití: RVS je kompletní systém řízení a ochrany spouštění motoru. Umožňuje elektrické testování celého systému pomocí nízkého napětí před spuštěním na vysoké napětí. |
| | 7palcový dotykový LCD panel se používá pro pohodlnější programování a nastavování parametrů. Monitorování poruch a v reálném čase je intuitivnější a zlepšuje efektivitu práce |
| | nastavení šifrování programu |

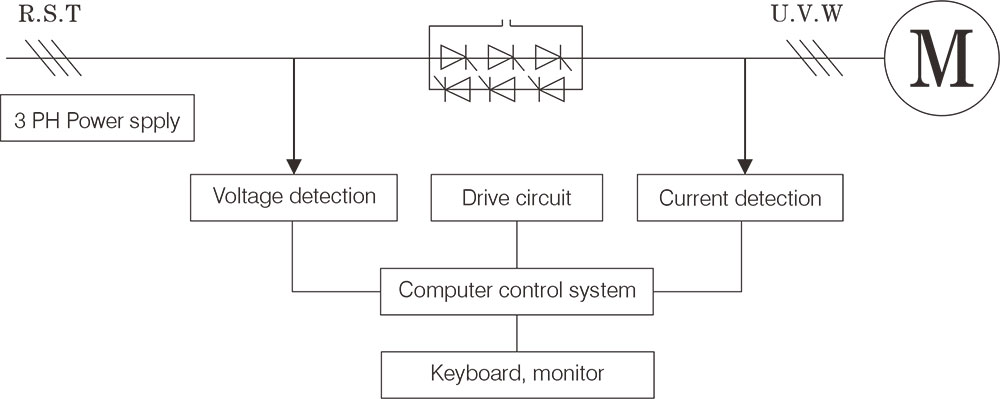

Schéma pracovního principu
Modelová nomenklatura
Tabulka pro výběr středněnapěťového softstartéru jmenovitého napětí 6kV
| Model | Hodnotit napětí (kV) | Jmenovitý výkon (kW ) | Jmenovitý proud ( A ) | Rozměry (Š*V*H) mm | |
| (-G) Genenální typ | (-E) Typ integrace | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Přizpůsobitelné | - |
Tabulka výběru středněnapěťového softstartéru jmenovitého napětí 10 kV
| Model | Hodnotit napětí (kV) | Jmenovitý výkon (kW ) | Jmenovitý proud ( A ) | Rozměry (Š*V*H) mm | |
| (-G) Genenální typ | (-E) Typ integrace | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Přizpůsobitelné | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Přizpůsobitelné | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Přizpůsobitelné | - |
Technická data
| Základní parametry | |
| Typ zatížení | Třífázový vysokonapěťový asynchronní motor s kotvou nakrátko, synchronní motor |
| Pracovní frekvence | 50Hz/60Hz±2Hz |
| sled fází | Povoleno pracovat v libovolném sledu fází (lze nastavit parametry) |
| Přemosťovací stykač | Stykač s možností přímého spouštění |
| Kontrolní výkon | AC220V±15% |
| Přepěťová ochrana | DV/DT absorpce |
| Startovací frekvence | okolní teplota: -20℃~ 50℃ |
| Stav prostředí | 1-6x za hodinu |
| Relativní vlhkost: 5% - 95% nekondenzující | |
| Nadmořská výška musí být menší než 1500 m | |
| HMI | |
| Jazyk | angličtina / čínština / ruština |
| Displej přístroje | |
| Voltmetr | Zobrazení třífázového hlavního napájecího napětí |
| Ampérmetr | Zobrazení třífázového proudu hlavního obvodu |
| Ochranná funkce | |
| Ochrana proti výpadku fáze | Během spouštění nebo provozu odpojte jakoukoli fázi hlavního napájení |
| Nadproudová ochrana | nastavená ochrana proti nadproudu: 100~500% |
| Ochrana proti nesymetrii fázového proudu | 20~100% |
| Ochrana proti přetížení | Ochrana proti přetížení level:10A,20A,30A |
| Podpěťová ochrana | Rozsah: 50~100% |
| | Doba akce: 0~10S |
| Časový limit spuštění | Časový limit startu: 10~120S |
| Přepěťová ochrana | Když je napětí hlavního zdroje vyšší než 120 % jmenovité hodnoty |
| Ochrana proti nedostatečnému zatížení | Když je napětí hlavního zdroje nižší než 70 % jmenovité hodnoty |
| Ochrana uzemnění | Když je zemnící proud větší než nastavená hodnota |
| Komunikace | |
| Protokol/rozhraní | Modbus RTU |
| Síťová připojení | Každá RVS může komunikovat s 32 RVS online |
| Funkce | Sledujte provozní stav a programování |
| Záznam dat | |
| Záznam o selhání | Zaznamenejte si informace o poruše za posledních 1000 krát |
